Schweißroboter sind heute in fast jeder modernen Fertigung präsent. Sie automatisieren das Schweißen, verbessern die Wiederholgenauigkeit und entlasten die Schweißfachkräfte, die in vielen Unternehmen knapp werden. Doch ein Modell ist nicht gleich das andere: je nach Verfahren, Werkstück und Schweißqualität kommen unterschiedliche Bauarten zum Einsatz. Wer einen passenden Industrieroboter für seine Anwendung sucht, profitiert daher von einem klaren Überblick der gängigen Typen.
In diesem Leitfaden vergleichen wir die vier wichtigsten Bauarten — MIG/MAG, WIG, Laser und Punktschweißen — und zeigen, welche Roboter, Cobots und Schweißverfahren in welcher Industrie typischerweise verwendet werden. Außerdem erklären wir, welche Schutzhülle zu welchem Typ passt, damit die Anlage zuverlässig, präzis und effizient bleibt.
In Kürze
Vier Hauptbauarten dominieren das industrielle Roboterschweißen: MIG/MAG für die Großserie, WIG für hochwertige Schweissnähte, Laserschweißen für moderne Karosserien und Punktschweißen für die Automobilindustrie. Jede Bauart erfordert eine eigene Schutzlösung. RCC ist seit 1998 in Toul ansässig: über 5 000 geschützte Roboter, mehr als 50 Industriemarken, 10+ abgedeckte Sektoren in Frankreich, Europa, Israel und Brasilien, mit Lösungen für Fanuc, ABB, KUKA, Yaskawa, Motoman und Stäubli.

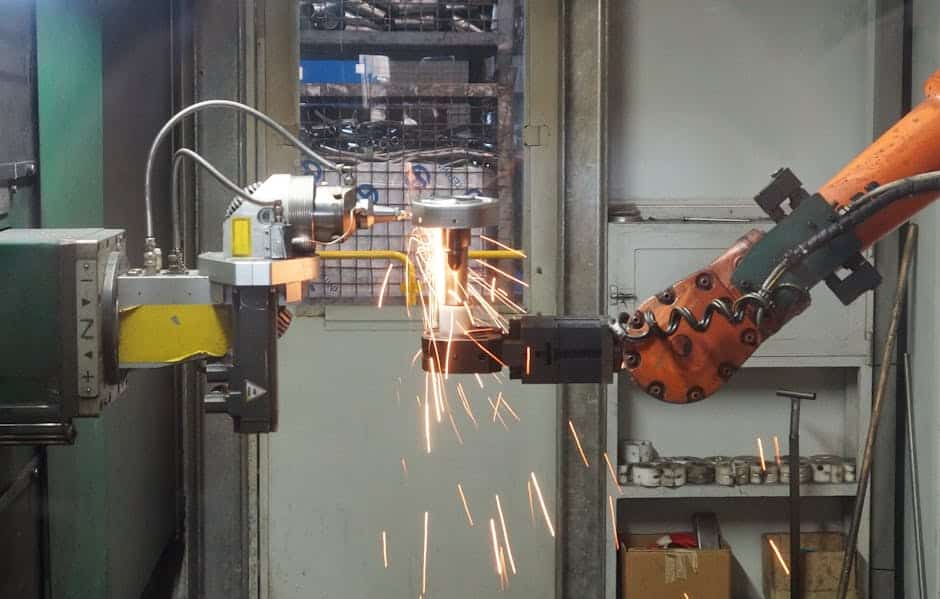

Welche Arten von Schweißrobotern gibt es?
Die Bauarten werden nach drei Kriterien klassifiziert: nach Schweißverfahren, nach Bauart (klassischer Industrieroboter oder Cobot) und nach Anwendung in der Industrie. Diese drei Achsen entscheiden über die Wahl der Schweißanlage, des Schweißsystems und letztlich auch über die Schutzhülle, die den Roboter sauber und zuverlässig hält.
Klassische Modelle sind 6-Achsen-Industrieroboter, robust und gefertigt für hohe Stückzahlen. Cobots sind kollaborative Roboter mit niedrigerer Traglast und sehr einfacher Programmierung, die das Schweißen für mittelständische Unternehmen wirtschaftlich machen. Beide Bauarten profitieren von einer modernen Steuerung mit Schweißqualität-Sensorik, Nahtverfolgung und offline-Programmierung. Die Flexibilität und Effizienz dieser Lösungen entscheidet oft über den Erfolg in der Serienfertigung.
MIG-/MAG-Schweißroboter: der Klassiker für die Großserie
MIG- und MAG-Anlagen sind die häufigsten Modelle in der Industrie. Sie arbeiten mit Schutzgasschweißen und decken eine breite Palette von Schweißaufgaben ab, von dünnem Stahl bis zu dickwandigen Bauteilen aus Aluminium. Außerdem laufen sie zuverlässig in der Serienfertigung, mit gleichmässig hoher Schweißqualität und reproduzierbaren Ergebnissen über Tausende von Zyklen. Diese Bauart ist robust, flexibel und sehr produktiv.
In der Praxis kombinieren wir Anlagen von Fanuc oder Yaskawa Motoman mit Schweißsystemen der Firma Fronius oder Lincoln Electric. Die Steuerung der Schweißparameter erfolgt heute meist über eine vernetzte Roboter-Steuerung, sodass Spezifikation und Stückzahl präzis dokumentiert werden. Die Programmierung wird typischerweise offline am PC durchgeführt und anschließend per offline-Programmierung in die Anlage geladen, was Stillstände während des Einrichtens reduziert.
Für MIG-/MAG-Anwendungen bieten wir Schutzhüllen aus beschichtetem Aramid mit Silikonbeschichtung. Sie schützen die Achsen 4 bis 6 vor Spritzern, Hitze und mechanischen Stößen, ohne die Bewegungsfreiheit zu begrenzen. So bleibt der Schweißprozess stabil, auch bei maximal ausgelasteten Schichten.

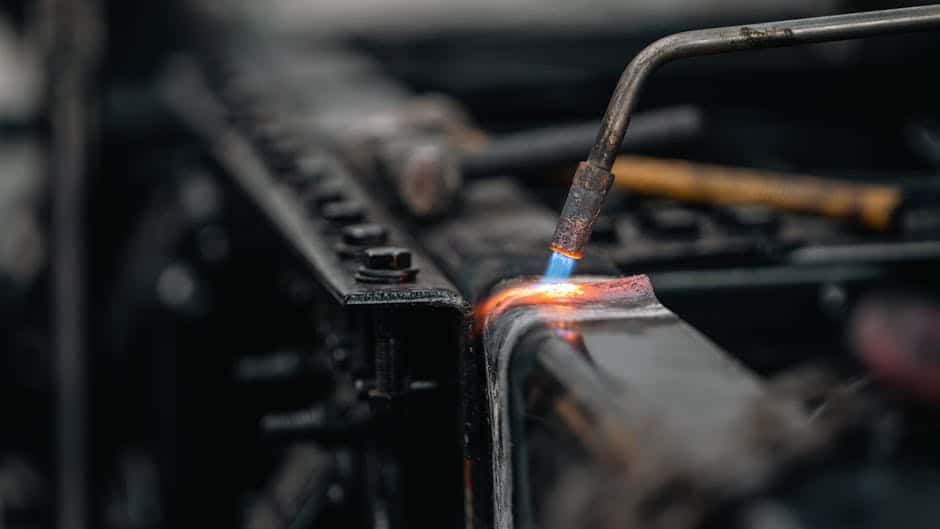

WIG-Schweißroboter: Präzision auf hochwertige Schweissnähte
WIG-Anlagen (Wolfram-Inertgas) sind die erste Wahl, wenn eine sehr präzise und sichtbare Schweissnaht gefordert ist. Sie kommen in der Luftfahrt, in der Medizintechnik, im Edelstahlbau und in der Lebensmittelindustrie zum Einsatz, oft mit einer Genauigkeit von wenigen mm. Die Schweißqualität ist dabei hoch, die Schweißgeschwindigkeit dagegen niedriger als beim MIG/MAG-Verfahren.
Die Programmierung eines WIG-Modells erfordert mehr Sensorik und eine sehr feine Nahtverfolgung. Cobots eignen sich besonders gut für WIG-Aufgaben mit kleinen Stückzahlen und Losgröße 1, weil sie sich einfach programmieren lassen und in einer flexiblen Werkstatt arbeiten. Außerdem entlastet ein Cobot die Schweißfachkräfte, die sich auf anspruchsvolle Sonderschweißungen konzentrieren können.
Die Schutzhülle für einen WIG-Roboter muss extrem nah am Bauteil sitzen, ohne den Lichtbogen zu stören. Wir verwenden dafür dünne, beschichtete Glasfasergewebe mit hoher UV-Beständigkeit, die zuverlässig die Sensorik und den Werkstück-Bereich freihalten.
Welcher Schweißroboter passt zu Ihrer Anlage?
Wir analysieren Ihre Anwendung, Ihre Bauteile und Ihre Stückzahl und schlagen die passende Schutzlösung für Ihren Roboter oder Cobot vor.

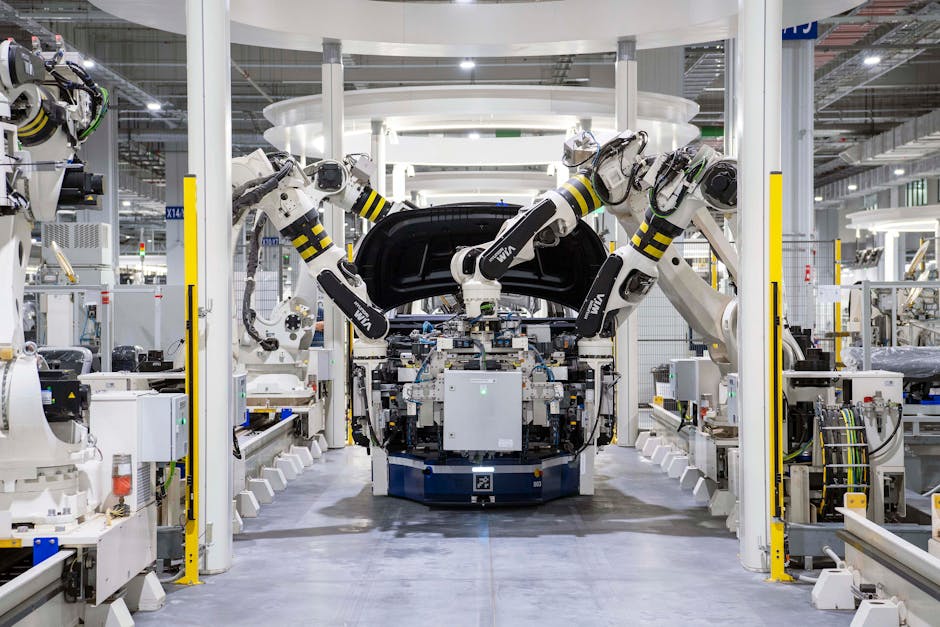

Laserschweißroboter: Industrie 4.0 und moderne Karosserien
Laser-Anlagen haben in den letzten Jahren stark an Bedeutung gewonnen, vor allem in der Automobilindustrie, in der Produktion von Elektrofahrzeugen und in der modernen Schweißtechnik. Sie arbeiten mit einem Laserstrahl statt mit Lichtbogen und erreichen sehr hohe Schweißgeschwindigkeit bei geringer Wärmeeinbringung. Diese Eigenschaft ist entscheidend für dünne Bauteile aus Aluminium und für hybride Karosseriestrukturen.
Ein moderner Laser-Roboter ist Teil einer Industrie 4.0-Strategie: er wird vernetzt programmiert, in Simulation getestet und mit anderen Schweißzellen koordiniert. Die Sensorik überwacht die Schweißqualität in Echtzeit, was die Nacharbeit minimiert. Außerdem lassen sich Automatisierungslösungen mit Lasersystemen besonders gut skalieren, weil die Effizienz und Präzision sehr hoch sind.
Die Schutzhülle für einen Laser-Roboter verwendet hitzebeständige Materialien mit reflektierender Außenschicht. Sie schützt vor Laser-Reflektionen, Plasma und Stäuben aus dem Schweißprozess, ohne die schmale Geometrie der Maschine zu beeinträchtigen. So bleibt die Wiederholgenauigkeit der Anlage über Jahre stabil.
Punktschweißroboter: das Rückgrat der Automobilindustrie
Punkt-Anlagen sind in der Automobilindustrie allgegenwärtig. Sie verbinden Karosserieteile aus Stahl oder Aluminium über sehr hohe Schweißströme und mechanische Druckkraft. Ein einzelnes Punkt-Modell erzeugt mehrere Hundert Schweißpunkte pro Minute, und mehrere Industrierobotern arbeiten gleichzeitig in einer Roboterschweißzelle, oft koordiniert über einen Positionierer.
Punkt-Modelle haben höhere Traglasten als andere Bauarten, weil die Schweißzange schwer ist und der Roboter sie präzis bewegen muss. KUKA, ABB IRB-Reihen und Fanuc R-2000 sind hier typische Beispiele. Die Schweißanlage wird oft mit einer Schweißautomatisierung kombiniert, die Stahl, Aluminium und Mischverbindungen abdeckt.
Die Schutzhülle für einen Punkt-Roboter konzentriert sich auf die Kabel der Schweißzange und auf die Hydraulikleitungen. Diese werden modular geschützt, mit austauschbaren Verschleißzonen. So bleibt die Nacharbeit niedrig und die Produktionslinie sicher.
Schweißroboter-Typen im direkten Vergleich
Die folgende Übersicht stellt die vier Bauarten gegenüber. Sie hilft bei der Auswahl der passenden Anlage für Ihre Industrie.
| Typ | Anwendung | Schweißqualität | Traglasten | Branche |
|---|---|---|---|---|
| MIG/MAG | Großserie Stahl/Alu | gut, schnell | 10 – 200 kg | Maschinenbau, Auto |
| WIG | Präzision, dünne Bauteile | sehr hoch | 5 – 20 kg | Luftfahrt, Medizin, Food |
| Laser | Karosserie, E-Fahrzeuge | sehr hoch, dünn | 20 – 80 kg | Auto Premium, Industrie 4.0 |
| Punkt | Karosserie Massenproduktion | standardisiert | 100 – 300 kg | Automobil |
Cobots ergänzen die vier Bauarten als flexible Lösung für die Losgröße 1 oder kleine Serien. Sie sind besonders bei MIG/MAG- und WIG-Anwendungen gefragt.
Cobot oder Industrieroboter beim Schweißen?
Die Wahl zwischen einem klassischen Roboter und einem Cobot hängt vor allem von der Stückzahl, der Bauteilgröße und der Verfügbarkeit von Schweißfachkräften ab. Cobots sind einfach zu bedienen, lassen sich schnell programmieren und passen sich flexibel an verschiedene Schweißaufgaben an. Klassische Bauarten sind robuster, schneller, tragen höhere Traglasten und eignen sich für die Großserie.
Ein Cobot kostet weniger im Anschaffungspreis, braucht aber feinere Sensorik und eine angepasste Schutzhülle. Klassische Modelle erlauben höhere Schweißgeschwindigkeiten, eine längere Lebensdauer und größere Schweißanlagen, sind aber teurer und benötigen mehr Platz. In vielen Werkstätten ist eine Mischung sinnvoll: Cobots für Sonderaufträge, klassische Bauarten für die Serienfertigung.
Praxisfall: ABB IRB 4600 in der Luftfahrtfertigung
Bei einem französischen Luftfahrtzulieferer war ein ABB IRB 4600 im Einsatz, um Turbinen-Komponenten zu schweißen. Das Werkstück bestand aus hochfestem Edelstahl, die Schweissnaht musste sehr präzis und reproduzierbar sein. Allerdings setzten Schweißspritzer und feine Stäube der Maschine zu, und die Wartungsabteilung musste alle zwei Wochen die Sensorik reinigen.
Nach Installation einer maßgeschneiderten RCC-Schutzhülle aus beschichtetem Aramid mit reflektierender Außenschicht sank der Reinigungsaufwand um rund 70 Prozent. Die Sensorik blieb über mehrere Monate frei von Staub, die Wiederholgenauigkeit konstant innerhalb der ursprünglichen Toleranzen, und die Schweißzelle erreichte ihre volle Auslastung ohne ungeplante Stillstände. Die Hülle amortisierte sich innerhalb eines Geschäftsjahres.
Diese Lösung wenden wir auch in weiteren Sektoren an. In der Lebensmittelindustrie schützen wir Fanuc-Anlagen vor Reinigungsmitteln, in der Automobilindustrie sichern wir Fanuc-Linien gegen Schweißspritzer ab, damit die Produktion ohne Unterbrechung läuft.
Welche Marken dominieren den Markt?
Die wichtigsten Hersteller von Schweißrobotern sind Fanuc, ABB, KUKA und Yaskawa Motoman. Stäubli liefert ergänzend Cobots für besondere Sauberkeits- oder Hygiene-Anforderungen. Im Bereich der Schweißsysteme dominieren Fronius, Lincoln Electric und Miller, oft im Verbund mit den Robotern in einer integrierten Schweißanlage.
Jede Marke bringt eigene Stärken mit: Fanuc bietet sehr stabile Bauarten mit hoher Wiederholgenauigkeit; ABB punktet mit dem IRB-Portfolio und großer Auswahl an Traglasten; KUKA ist in Deutschland traditionell stark in der Automobilindustrie; Yaskawa Motoman ist führend im MIG-/MAG-Roboterschweißen mit der Fronius-Integration. Unsere maßgeschneiderten Schutzhüllen decken alle diese Marken ab, mit dokumentierter Kompatibilität für die Standardmodelle und mit Sonderlösungen für ältere oder modifizierte Industrieroboter.
Die passende Schutzhülle je nach Typ
Eine maßgeschneiderte Schutzhülle ist heute der einfachste Hebel, um die Effizienz und Präzision einer Anlage über die gesamte Lebensdauer zu sichern. Sie schützt vor Spritzern, Hitze, UV-Strahlung, Stäuben und mechanischen Stößen, ohne die Programmierung, Steuerung oder Sensorik zu behindern.
- MIG/MAG: beschichtetes Aramid mit Silikonbeschichtung, modulare Verschleißzonen für maximale Stückzahl.
- WIG: dünne Glasfaser mit UV-Beständigkeit, optimiert für sichtbare Schweissnaht und feine Sensorik.
Für Laser-Bauarten setzen wir auf hitzebeständige Materialien mit reflektierender Außenschicht. Bei Punkt-Modellen dominieren modulare Konstruktionen, mit verstärktem Schutz an den Kabeln und der Schweißzange. Eine umfassende Übersicht bietet unser Leitfaden „Schweißroboter schützen“.
Programmierung, Steuerung und automatisierte Schweißen
Moderne Schweißroboter werden heute fast immer offline programmiert. Eine Simulation am PC bildet den Schweißprozess virtuell ab, bevor er in die Schweißanlage geladen wird. So entstehen kürzere Einrichtzeiten, bessere Schweißergebnisse und eine schnellere Reaktion auf neue Bauteile. Die Schweißautomatisierung profitiert zusätzlich von Sensorik und Automatisierungstechnik, die Nahtverfolgung, TCP und Schweißgeschwindigkeit in Echtzeit regeln.
Diese Vorteile beim Roboterschweißen kommen nur dann voll zum Tragen, wenn die Maschine selbst sauber bleibt. Eine passgenaue Schutzhülle hält die Schnittstellen für offline-Programmierung, Sensor- und Roboterbewegung frei. Außerdem unterstützen unsere Lösungen eine vollautomatische Serienfertigung, in der ein Positionierer und mehrere Industrieroboter koordiniert arbeiten.
RCC: Schutzhüllen für alle Bauarten
RCC ist seit 1998 in Toul ansässig und auf maßgeschneiderte Schutzhüllen für Schweißroboter und Industrieroboter spezialisiert. Über 5 000 geschützte Roboter, mehr als 50 anerkannte Industriemarken und 10+ abgedeckte Sektoren dokumentieren unser Knowhow. Außerdem produzieren wir in unserem Werk in Frankreich Lösungen für Fanuc, ABB, KUKA, Yaskawa Motoman und Stäubli, in allen vier vorgestellten Schweißverfahren.
Wir arbeiten mit Kunden in Frankreich, in ganz Europa (inklusive Germany), in Israel und in Brasilien. Jede Schutzhülle beginnt mit einem Audit der Anlage am realen Roboter, durchläuft eine 3D-Modellierung im Bureau d’études und wird in unserem Werk gefertigt. Wir bieten Installation vor Ort, Reparatur und Reinigung, mit vollständiger Konformitätsdokumentation einschließlich ATEX, FDA und sektorspezifischer Normen.
Für vertiefte Lektüre empfehlen wir unseren Leitfaden zu Roboterschutzhüllen, die Produktreihe Schutzhüllen für KUKA-Roboter, unsere Analyse zur Wartungskostenreduktion sowie unsere Lösungen für ATEX-Zonen.
In Kürze – Zusammenfassung
- Vier Bauarten: MIG/MAG, WIG, Laser, Punktschweißen — jede mit eigener Anwendung in der Industrie.
- Cobots: ideal für Losgröße 1, einfach zu programmieren, einfach zu bedienen.
- Marken: Fanuc, ABB, KUKA, Yaskawa Motoman, Stäubli dominieren den Markt.
- Schutz: Materialwahl und Konstruktion hängen direkt vom Schweißverfahren ab.
- RCC: Hersteller seit 1998, 5 000+ Roboter geschützt, 4 Kontinente.
Den passenden Schutz für Ihre Anlage finden?
Wir prüfen Ihre Schweißanlage, dokumentieren die Belastungen und liefern eine maßgeschneiderte Schutzhülle. Kostenlos und unverbindlich.
Häufig gestellte Fragen
Welche Schweißroboter sind in der Automobilindustrie am häufigsten?
Punkt- und Laser-Anlagen dominieren die Automobilindustrie. Punktschweißen ist ein klassisches Verfahren der Karosseriefertigung, Laserschweißen wird zunehmend in der Produktion von Elektrofahrzeugen eingesetzt. Beide laufen meist mit KUKA-, Fanuc- oder ABB-Industrieroboter.
Was unterscheidet einen Cobot von einem klassischen Modell?
Ein Cobot ist ein kollaborativer Roboter mit niedriger Traglast, sehr einfacher Programmierung und Sicherheitsfunktionen, die ihn ohne Schutzkäfig betreiben lassen. Klassische Bauarten sind robuster, schneller und für die Großserie ausgelegt, brauchen aber eine eigene Schweißzelle.
Welche Marke ist die beste für MIG-/MAG-Schweißen?
Fanuc, Yaskawa Motoman und KUKA bieten sehr zuverlässige Modelle für das MIG/MAG-Roboterschweißen. Die Wahl hängt von Bauteilgröße, Stückzahl und Integration mit dem Schweißsystem ab (Fronius, Lincoln, Miller). Eine pauschale Empfehlung ist selten sinnvoll.
Lässt sich ein WIG-Roboter zu einem Cobot umrüsten?
Nein. Cobots und klassische Industrieroboter haben unterschiedliche mechanische und elektrische Eigenschaften. Eine Umrüstung ist technisch und wirtschaftlich nicht sinnvoll. Stattdessen werden Cobots direkt als Cobot-Schweißzellen geplant.
Wie hoch sind die Stückzahlen, ab denen sich eine Anlage lohnt?
Klassische Bauarten lohnen sich ab mehreren Hundert Werkstücken pro Schicht, je nach Komplexität. Cobots können bereits ab wenigen Dutzend Werkstücken wirtschaftlich sein, weil die Programmierung schneller ist und die Anlage flexibel bleibt.
Welche Schutzhülle eignet sich für einen Laser-Roboter?
Hitzebeständige Materialien mit reflektierender Außenschicht und dichter Innenseite gegen Stäube. Sie schützen die Sensorik, halten die Geometrie schlank und sichern eine reproduzierbare Schweißqualität über mehrere Jahre.
Kann RCC Schutzhüllen für ältere oder modifizierte Anlagen liefern?
Ja. Wir liefern auch Schutzhüllen für ältere Baureihen, modifizierte Industrieroboter und Sonderanlagen. Ein 3D-Audit am realen Roboter genügt, um die maßgeschneiderte Lösung zu fertigen.
