Das Cobot-Schweißen ist innerhalb weniger Jahre vom Trendthema zu einer ernsthaften Antwort auf den Fachkräftemangel in der Schweißindustrie geworden. Ein kollaborativer Roboter, der präzise schweißt, einfach zu bedienen ist und ohne aufwändigen Schutzzaun arbeiten kann, eröffnet vor allem kleinen und mittelständischen Unternehmen einen einfachen Einstieg in die Automatisierung. Außerdem entlastet er den Schweißer von wiederkehrenden Schweißaufgaben und sichert eine reproduzierbare Schweißqualität, auch in kleinen Losgrößen.
Doch ein Cobot-Schweißsystem bleibt ein Schweißprozess mit Lichtbogen, Spritzern und Hitze. Ohne passgenauen Schutz altern die Achsen, Kabel und Sensorik des kollaborativen Roboters schneller als geplant. In diesem Leitfaden zeigen wir, was Cobot-Schweißen genau bedeutet, welche Belastungen am kollaborativen Schweißroboter wirken, welche Schutzhüllen für Cobots geeignet sind und wie sich die Investition typischerweise amortisiert.
In Kürze: Cobot-Schweißen und Schutz im Überblick
Schweißen mit Cobots vereint die Flexibilität eines kollaborativen Roboters mit den Vorteilen einer automatisierten Schweißzelle. Es ist ideal für mittelständische Unternehmen, die Schweißfachkräfte entlasten, ihre Produktivität steigern und in einer kleinen Losgröße automatisierte Schweißen einsetzen möchten. Eine maßgeschneiderte Schutzhülle ist dabei kein Zubehör, sondern eine wirtschaftliche Notwendigkeit. RCC ist seit 1998 in Toul ansässig und schützt heute mehr als 5 000 Roboter, darunter zahlreiche Schweiß-Cobots, bei über 50 Industriemarken in 10+ Sektoren in Frankreich, Europa, Israel und Brasilien.
Was bedeutet Cobot-Schweißen genau?
Cobot-Schweißen bezeichnet den Einsatz eines kollaborativen Roboters, in der Regel von Universal Robots, Fanuc, KUKA oder ABB, in einer Schweißanlage. Im Gegensatz zum klassischen Schweißroboter arbeitet der Cobot mit niedrigen Traglasten und integrierter Sensorik, die bei einer Berührung sofort stoppt. Diese Schweißtechnologie macht den Arbeitsplatz attraktiver, weil Mensch und Roboter im selben Bereich arbeiten können, sobald die Risikoanalyse das zulässt.
Der Cobot wird über eine intuitive Bedienung programmiert, oft per Handführung oder über grafische Benutzeroberflächen. Eine komplette Cobot-Lösung umfasst dabei mehrere Komponenten: den kollaborativen Roboter selbst, eine Schweißstromquelle (zum Beispiel von Lorch oder Fronius), den Brenner, den Schweißtisch und, häufig unterschätzt, die Schutzhülle, die den Schweiß-Cobot vor seiner eigenen Schweißumgebung schützt.
Unterschied zum klassischen Schweißroboter
Ein klassischer Schweißroboter ist auf hohe Stückzahlen, lange Programme und feste Schweißzellen ausgelegt. Der Schweiß-Cobot dagegen punktet mit Flexibilität: ein Cobot lässt sich schnell und einfach zwischen verschiedenen eigenen Bauteilen umrüsten, der Cobot programmiert sich häufig im Teach-Verfahren in wenigen Minuten, und die Schweißparameter sind sofort reproduzierbar. So gelingt der Einstieg in die Automatisierung selbst dann, wenn pro Auftrag nur kleine Stückzahlen zu schweißen sind.
Warum kollaborative Schweißroboter besondere Belastungen erzeugen
Beim Cobot-Schweißen entsteht derselbe Lichtbogen wie bei einem klassischen Schweißroboter. Die thermische Belastung, die UV-Strahlung und die Schweißspritzer sind identisch, oft sogar konzentrierter, weil der Cobot näher am Bauteil arbeitet als ein großer Industrieroboter. Hinzu kommen folgende kollaborative Besonderheiten:
- Empfindliche Sensorik: Die Kraft- und Drehmomentsensoren eines Cobots sind feiner kalibriert als bei klassischen Robotern und reagieren auf eingedrungene Schweißspritzer.
- Geringe Schutzklasse: Viele Cobots haben werkseitig nur IP54, sodass Schweißrauch und feine Partikel ins Gehäuse gelangen können.
- Kabelführung außen: Bei Cobots verlaufen Versorgungs- und Signalleitungen häufig an der Außenseite und sind besonders verletzbar.
Außerdem verlangen Cobot-Anwendungen mit kleinen Losgrößen häufige Umrüstungen. Jede Umrüstung erhöht das Risiko, dass die ungeschützte Außenhaut des Roboters verschmutzt, beschädigt oder verbrannt wird. Das Ergebnis: ohne Schutzhülle verliert ein Schweiß-Cobot in einer mittelmäßig belasteten Zelle regelmäßig 20 bis 30 Prozent seiner Lebensdauer.
Cobot-Schutzhülle vs. klassische Roboterhülle
Die Anforderungen an eine Cobot-Hülle unterscheiden sich klar von denen einer klassischen Schweißroboter-Hülle. Das Material muss leichter sein, die Konstruktion enger, und die Sensorik darf nicht überdeckt werden.
| Kriterium | Klassische Hülle | Cobot-Hülle RCC |
|---|---|---|
| Gewicht je Achse | 1 bis 3 kg, robust | 200 bis 600 g, leicht |
| Hitzebeständigkeit | bis 1 000 °C punktuell | bis 1 000 °C punktuell, dünn |
| Sensorik-Kompatibilität | nicht kritisch | vollständig, Aussparungen je Sensor |
| Sicherheits-Kraftmessung | nicht berücksichtigt | weiche Übergänge, keine Stoßkanten |
| Lebensdauer | 2 bis 5 Jahre | 2 bis 4 Jahre, je nach Schweißverfahren |
| Amortisationszeit | 6 bis 12 Monate | 9 bis 15 Monate |
Eine maßgeschneiderte Cobot-Schutzhülle verbindet damit die Hochtemperatur-Eigenschaften einer industriellen Hülle mit der Feinheit eines kollaborativen Roboters. Dieser Kompromiss ist nur über eine spezifische Konstruktion erreichbar.
Schutzlösung für Ihren Schweiß-Cobot?
Wir analysieren Ihre Cobot-Schweißzelle, prüfen Sensorik und Schweißverfahren und schlagen eine maßgeschneiderte Schutzhülle vor, mit ROI auf Basis Ihrer Daten.
Kostenloses Audit anfordern →
Hauptbelastungen am kollaborativen Schweißroboter

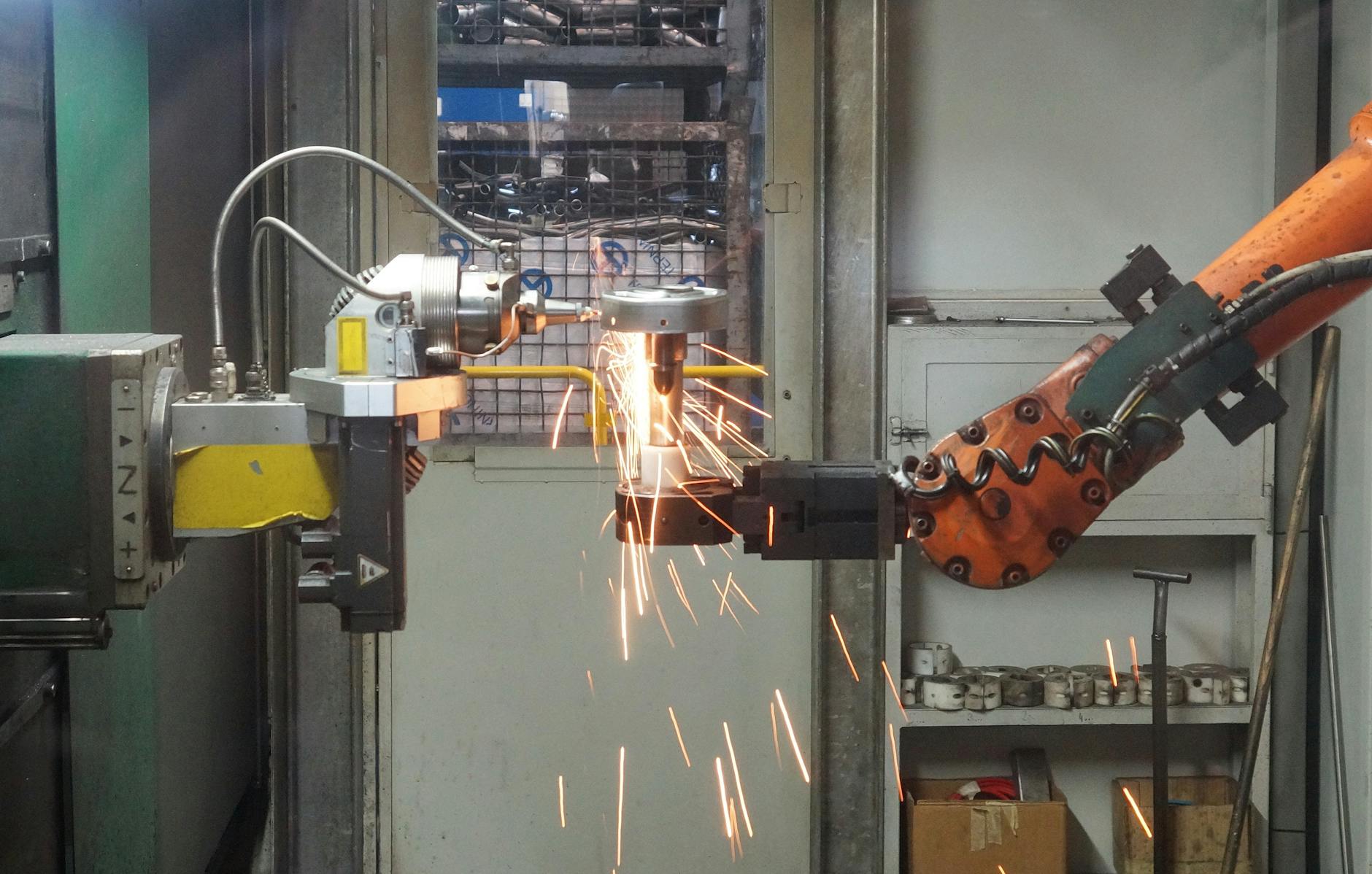

Beim Cobot-Schweißen entstehen pro Stunde Tausende glühender Schweißspritzer. Sie treffen die kollaborativen Roboter aus kurzer Distanz, brennen sich in Kabelisolationen ein und lassen Sensorik-Abdeckungen verspröden. Außerdem belastet die UV-Strahlung des Lichtbogens die Kunststoffflächen des Cobots dauerhaft.
Eine integrierte, beschichtete Schutzhülle hält Spritzer, Hitze und Stäube zuverlässig fern, ohne die Bewegungsfreiheit oder die Schweißgeschwindigkeit zu begrenzen. Damit bleibt der Schweiß-Cobot perfekt und präzise, auch bei einem dauerhaft anspruchsvollen Schweißprozess.
Welche Materialien schützen einen Cobot beim Schweißen?
Die Materialwahl entscheidet, ob die Cobot-Schutzhülle ihre Aufgabe erfüllt. Sie muss leicht genug bleiben, um die kollaborativen Funktionen nicht zu stören, und gleichzeitig den thermischen Belastungen eines Lichtbogenschweißens standhalten. Drei Materialgruppen kommen bevorzugt zum Einsatz.
Beschichtetes Aramidgewebe
Aramid ist das Referenzmaterial für anspruchsvolle Schweißprozesse. Es widersteht punktuell mehr als 1 000 Grad, schmilzt nicht und behält seine mechanischen Eigenschaften nach Hunderten von Funkenkontakten. Für das Cobot-Schweißen verwenden wir besonders dünne Aramid-Qualitäten mit Silikonbeschichtung, die das Gewicht je Achse unter 600 g halten.
Silikonbeschichtete Glasfaser
Glasfaser mit Silikonbeschichtung wird bei WIG-Schweißen und beim Cobot-Lichtbogenschweißen kleiner Losgrößen eingesetzt. Sie reflektiert die UV-Strahlung, blockiert die Hitze und ist sehr abriebfest. Die Beschichtung erleichtert die Reinigung und macht die Hülle wiederholend einsetzbar, auch nach Hunderten von Schweißzyklen.
Hochtemperatur-Funktionstextilien
Für Cobot-Anwendungen mit hoher Schweißgeschwindigkeit kombinieren wir Aramid und beschichtete technische Textilien zonenweise. Das Ergebnis ist eine Hülle, die im Bereich des Schweißbrenners maximal hitzebeständig und an den Cobot-Gelenken besonders flexibel bleibt. Diese reproduzierbare Konstruktion sichert die Schweißqualität und entlastet die Sensorik des kollaborativen Roboters.
Welcher Cobot für welche Schweißanwendung?
Universal Robots gilt als Marktführer im Bereich kollaborative Roboter, gefolgt von Fanuc CRX, KUKA LBR iisy und ABB GoFa. Jede Marke bringt eigene Schweißtechnologien und Schweißpakete mit, etwa Cobot Welding Packages oder Cobotronic-Steuerungen. Für die Schweißqualität ist neben dem Cobot vor allem die Schweißstromquelle entscheidend.
RCC fertigt Schutzhüllen für alle gängigen Cobot-Marken. Die Konstruktion berücksichtigt jeweils die spezifische Geometrie, die Sensorik und die zugängliche Kabelführung. So bleibt der einfache Einstieg in die Automatisierung erhalten, ohne dass der Cobot beim ersten Schweißauftrag verschleißt.
Praxisfall: Schweiß-Cobot bei einem Metallmöbel-Hersteller
Ein mittelständischer Hersteller von Metallmöbeln in Ostfrankreich hat sein erstes Cobot-Schweißsystem 2023 in Betrieb genommen, eine Universal-Robots-Lösung mit einer Lorch-Schweißanlage. Die Aufgabe: kleine Losgrößen von Tischrahmen und Stuhlgestellen MIG-schweißen, ohne dass ein Vollzeit-Schweißer dauerhaft am Cobot stehen muss.
Nach drei Monaten beobachtete der Hersteller bereits den ersten Verschleiß: Schweißspritzer hatten sich an den Achsen 4 bis 6 des Cobots eingebrannt, ein Kraftsensor reagierte verzögert, die Reinigung dauerte pro Schicht 20 Minuten zusätzlich. RCC entwickelte daraufhin eine maßgeschneiderte Cobot-Schutzhülle aus dünnem Aramid mit Silikonbeschichtung, mit Aussparungen für Sensorik und Versorgungsleitungen.
Nach der Installation sank die tägliche Reinigungszeit auf weniger als 3 Minuten, der Kraftsensor reagiert wieder zuverlässig, und der Cobot arbeitet auf maximaler Schweißgeschwindigkeit ohne Unterbrechung. Die Hülle amortisierte sich in elf Monaten, vor allem über vermiedene Stillstände und reduzierte Nacharbeit am Bauteil.
Cobot-Schweißen und Sicherheit: kollaborativ heißt nicht ungeschützt
Ein Cobot ist per Norm ISO 10218 und ISO/TS 15066 kollaborativ einsatzfähig, wenn die Risikoanalyse das zulässt. Für das Cobot-Schweißen gilt jedoch eine zusätzliche Anforderung: der Lichtbogen, die UV-Strahlung und die Schweißspritzer erlauben in vielen Konfigurationen keine direkte Mensch-Roboter-Kollaboration während des Schweißvorgangs. Eine geprüfte Schutzhülle plus Schweißschirm oder Vorhang ist deshalb in der Regel obligatorisch.
RCC liefert Schutzhüllen, die auf die Sicherheit von Cobot-Schweißzellen abgestimmt sind: weiche Übergänge zwischen den Zonen, keine Stoßkanten, kompatibel mit der integrierten Kraftmessung des Cobots. Außerdem behalten die Hüllen die für Cobots typische intuitive Bedienung bei, indem sie keine zusätzlichen Bedienelemente verdecken.
Cobot-Schweißzelle ohne Schutzhülle?
Wir prüfen Ihre Cobot-Lösung, dokumentieren die Belastungen am realen Bauteil und liefern eine maßgeschneiderte Hülle mit ROI auf Basis Ihrer Daten. Kostenlos und unverbindlich.
Kostenloses Audit anfordern →In Kürze – Zusammenfassung
- Cobot-Schweißen: einfacher Einstieg in das automatisierte Schweißen, ideal für kleine bis mittlere Losgrößen.
- Belastungen: Lichtbogen, Hitze, UV-Strahlung und Schweißspritzer wirken auch auf den kollaborativen Roboter.
- Lösung: maßgeschneiderte Schutzhülle aus dünnem Aramid und silikonbeschichteter Glasfaser, sensor-kompatibel.
- Sicherheit: Konformität mit ISO 10218 und ISO/TS 15066, weiche Übergänge ohne Stoßkanten.
- RCC: Hersteller seit 1998, 100 Prozent französische Fertigung, Lösungen für Universal Robots, Fanuc, KUKA und ABB.
Eine durchdachte Cobot-Schutzhülle ist heute der einfachste Hebel, um die Vorteile beim Roboterschweißen mit Cobots langfristig zu sichern: Produktivität, gleichbleibende Schweißqualität, entlastete Schweißfachkräfte und stabile Wirtschaftlichkeit. Weiterführend zeigt unser Leitfaden zum Schutz von Schweißrobotern die übergeordneten Belastungen, der Beitrag zu den Schweißroboter-Typen MIG, WIG, Laser und Punkt die Wahl des passenden Schweißverfahrens und der Artikel zu Schutzhüllen für KUKA-Roboter die markenspezifische Konstruktion.
Häufig gestellte Fragen
Was bedeutet Cobot-Schweißen genau?
Cobot-Schweißen bezeichnet den Einsatz eines kollaborativen Roboters in einer Schweißanwendung, meistens MIG, WIG oder Lichtbogenschweißen. Der Cobot arbeitet mit niedrigen Traglasten, integrierter Kraftsensorik und intuitiver Bedienung. Er entlastet den Schweißer und automatisiert das Schweißen in kleinen Losgrößen.
Welche Cobot-Marken eignen sich für das Schweißen?
Im Schweißeinsatz dominieren Universal Robots, Fanuc CRX, KUKA LBR iisy und ABB GoFa. Sie kommen häufig in Kombination mit Schweißstromquellen von Lorch, Fronius oder Lincoln Electric zum Einsatz. Jede Marke bringt eigene Cobot-Lösungen und Schweißpakete mit.
Braucht ein Cobot beim Schweißen eine Schutzhülle?
Ja. Der Lichtbogen erzeugt Hitze, UV-Strahlung und Schweißspritzer, die auch einen kollaborativen Roboter beschädigen. Eine maßgeschneiderte Schutzhülle aus Aramid oder beschichteter Glasfaser schützt Achsen, Kabel und Sensorik, ohne die kollaborativen Funktionen zu behindern.
Wie programmiert man einen Schweiß-Cobot?
Die Programmierung erfolgt in der Regel per Handführung oder über eine grafische Benutzeroberfläche. Anwender lernen die Bedienung und Programmierung in wenigen Stunden. So lässt sich der Cobot programmiert auch bei häufigen Bauteilwechseln effizient nutzen.
Welche Schweißverfahren funktionieren mit einem Cobot?
MIG, MAG, WIG und Lichtbogenschweißen sind die häufigsten Anwendungen. Hochstrom-Punktschweißen und Laserschweißen sind seltener, weil sie hohe Traglasten oder spezielle Sicherheitsschränke erfordern. Für die meisten Schweißaufgaben in kleinen Losgrößen ist der Cobot ideal.
Wie schnell amortisiert sich eine Cobot-Schutzhülle?
In einer typischen Cobot-Schweißzelle amortisiert sich eine maßgeschneiderte Schutzhülle in 9 bis 15 Monaten. Die Einsparungen entstehen vor allem durch reduzierte Reinigungszeit, vermiedene Sensor-Ausfälle und verlängerte Lebensdauer des kollaborativen Roboters.
Ist das Cobot-Schweißen wirklich sicher für die Schweißfachkräfte?
Cobot-Schweißen ist sicher, sofern die Risikoanalyse nach ISO 10218 und ISO/TS 15066 durchgeführt wurde. Während des Lichtbogenschweißens ist eine direkte Mensch-Roboter-Kollaboration meist nicht zulässig, ein Schweißschirm oder Vorhang ist obligatorisch. Die Schutzhülle ergänzt diese Sicherheit am Cobot selbst.
