Beim Roboterschweißen entscheidet der Hitzeschutz darüber, ob ein Schweißroboter zwei oder fünf Jahre in voller Produktivität läuft. Die thermische Belastung des Lichtbogens, die Schweißspritzer und die Strahlungswärme greifen rund um die Uhr auf Achsen, Kabel und Sensoren zu. Eine richtig dimensionierte Hülle wird zum entscheidenden Hebel für Wirtschaftlichkeit und gleichbleibend hohe Qualität.
Dieser Leitfaden zeigt, woher die Hitze beim Roboterschweißen kommt, welche Materialien sie zuverlässig stoppen, wie sich der Schutz je nach Schweißverfahren unterscheidet und worauf bei der Konstruktion einer hitzebeständigen Schutzhülle zu achten ist.
In Kürze: Hitzeschutz beim Roboterschweißen
Ein Schweißroboter erzeugt punktuell mehr als 6 000 Grad am Lichtbogen, Tausende glühender Schweißspritzer pro Stunde und eine kontinuierliche Strahlungswärme im gesamten Arbeitsbereich. Aramidgewebe, beschichtete Glasfaser und silikonbeschichtete Polyester sind die drei tragenden Materialgruppen für einen wirksamen Hitzeschutz. RCC fertigt seit 1998 maßgeschneiderte Schutzhüllen für Industrierobotern aller Marken: über 5 000 geschützte Roboter, mehr als 50 Industriemarken und 10+ Sektoren in Frankreich, Europa, Israel und Brasilien.
Warum Hitzeschutz beim Roboterschweißen entscheidend ist
Ein Schweißroboter verbringt einen Großteil seiner Lebenszeit im direkten Wirkbereich des Lichtbogens. Anders als ein Schweißer kann er nicht ausweichen, wenn ein heißer Spritzer auf das Gehäuse trifft. Ohne Hitzeschutz altern Kabelisolationen, Soufflets verspröden, Encoder der Achsen 4 bis 6 werden ungenau, und die Schweißqualität sinkt langsam, aber stetig.
In einer Fertigung mit hoher Stückzahl entstehen so ungeplante Stillstände, Nacharbeit und Ausschuss. Ein konsequenter Hitzeschutz reduziert diese Verluste deutlich: bei einer typischen Schweißanlage mit automatisierten MIG- oder MAG-Schweißprozessen sinken die thermisch verursachten Wartungseinsätze um 50 bis 80 Prozent. So bleibt die Produktivität jeder Schweißanwendung erhalten, die Schweißnaht reproduzierbar, und die Wirtschaftlichkeit verbessert sich messbar.
Wärmequellen am Schweißroboter: Strahlung, Spritzer, Kontakt
Drei Wärmequellen wirken parallel auf einen Schweißroboter, und alle drei verlangen eine eigene Antwort im Hitzeschutz.
- Strahlungswärme: Der Lichtbogen erzeugt eine kontinuierliche Wärmestrahlung, die Kunststoffflächen und Kabelisolationen zermürbt, auch ohne direkte Berührung.
- Schweißspritzer: Beim Lichtbogenschweißen, MIG/MAG-Schweißen und Punktschweißen entstehen pro Stunde Tausende glühender Partikel, die sich in Standardmaterialien einbrennen.
- Direkter Kontakt: Bei vielen Schweißarbeiten berührt die Schweißanlage das Bauteil direkt, mit lokalen Spitzentemperaturen von mehreren hundert Grad.
Ein wirksamer Hitzeschutz adressiert alle drei Quellen gleichzeitig. Eine Hülle nur gegen Spritzer schützt nicht zwangsläufig vor dauerhafter Strahlung, und reines Polyester ohne Silikonbeschichtung verspröder unter UV in wenigen Monaten.
Vergleich: Standardhülle vs. maßgeschneiderte Hitzeschutzhülle
Die folgende Übersicht stellt typische Werte gegenüber, die wir in unseren Audits beim Roboterschweißen messen. Die genauen Größenordnungen hängen vom Schweißverfahren, der Stückzahl und der Geometrie der Schweißanlage ab.
| Kriterium | Standardhülle | Hitzeschutzhülle RCC |
|---|---|---|
| Dauerhitze-Beständigkeit | bis 180 °C | bis 350 °C dauerhaft |
| Punktuelle Belastung (Spritzer) | bis 200 °C | bis 1 000 °C punktuell |
| UV-Beständigkeit | begrenzt, Verfärbung | dokumentiert über Jahre |
| Schutz aller 6 Achsen | partiell | vollständig, je Achse spezifiziert |
| Lebensdauer in Schweißzelle | 3 bis 6 Monate | 2 bis 5 Jahre |
| Amortisationszeit | nicht relevant | 6 bis 12 Monate |
Die Mehrkosten einer maßgeschneiderten Lösung amortisieren sich beim Roboterschweißen in den meisten Konfigurationen innerhalb eines Geschäftsjahres, vor allem über vermiedene Stillstände und stabile Schweißqualität.
Hitzeschutz für Ihre Schweißroboter?
Wir analysieren Ihre Schweißanlage, messen die thermische Belastung am realen Bauteil und liefern eine maßgeschneiderte Schutzhülle mit ROI auf Basis Ihrer Daten.
Kostenloses Audit anfordern →
Hochtemperatur-Materialien für das Roboterschweißen
Aramidgewebe ist die Referenz für anspruchsvolle Schweißprozesse in der Automation: schmelzfrei, mechanisch stabil und punktuell bis 1 000 Grad belastbar. Es bildet die obere Schicht jeder hitzebeständigen Schutzhülle für Schweißroboter und übernimmt den direkten Kontakt mit Schweißspritzern und Lichtbogenstrahlung.
Silikonbeschichtete Glasfaser ergänzt das Aramid in Bereichen mit hoher UV-Belastung, etwa beim WIG-Schweißen oder Laserschweißen. Beschichtete Polyester sichern die Basis und die mechanisch beanspruchten Zonen mit hoher Abriebfestigkeit.
Welcher Hitzeschutz für welches Schweißverfahren?
Nicht jedes Schweißverfahren erzeugt dieselbe thermische Belastung. Die richtige Hitzeschutzhülle hängt direkt vom eingesetzten Schweißprozess ab, von der Schweißgeschwindigkeit, der Stückzahl, der Programmierung und der Steuerung der Schweißanlage. Ein passgenauer Hitzeschutz ist deshalb immer verfahrensabhängig und reproduzierbar auf Bauteilen mit unterschiedlichen Geometrien.
MIG- und MAG-Schweißen: Spritzer dominieren
Beim MIG- und MAG-Schweißen (Gas Metal Arc Welding) entstehen die meisten Spritzer aller gängigen Schweißverfahren. Eine Hitzeschutzhülle für diese Anwendungen kombiniert Aramid mit Silikonbeschichtung in den exponierten Zonen und beschichtete Polyester an der Basis des Schweißroboters. Moderne Verfahren wie Cold Metal Transfer von Fronius oder Pulse Multi Control reduzieren die Spritzerbildung zwar und sichern eine gleichbleibend hohe Schweißnaht-Qualität, ersetzen aber den Hitzeschutz nicht.
WIG-Schweißen: Strahlung und Präzision
Beim Wolfram-Inertgas-Schweißen sind die Schweißspritzer minimal, dafür ist die UV-Strahlung intensiv. Die Hitzeschutzhülle muss dünn und nah am Bauteil sitzen, ohne den Lichtbogen zu stören, und volle Präzision der Schweißnaht sichern. Dünne beschichtete Glasfaser ist hier das bevorzugte Material, vor allem bei anspruchsvollen Schweißverbindungen in der Luftfahrt oder im Maschinenbau.
Laserschweißen: reflektierende Schutzschicht
Beim Laserschweißen kommt die thermische Belastung in Form von hochkonzentrierter Strahlung. Die Hitzeschutzhülle für Laser-Schweißroboter trägt eine reflektierende Außenschicht und eine dichte Innenseite gegen Stäube. So bleiben Sensorik, Achsen und Energieführungsketten dauerhaft geschützt, und die Schweißanlage liefert auch bei hoher Stückzahl reproduzierbare Ergebnisse.
Punktschweißen: mechanische Stöße und Hochstrom
Beim Punktschweißen in der Automobilindustrie dominieren mechanische Stöße und Hochstromimpulse. Die Hitzeschutzhülle muss vor allem die Kabel zur Schweißzange und die hydraulischen Leitungen schützen. Eine modulare Konstruktion mit austauschbaren Verschleißzonen reduziert die Nacharbeit und sichert eine gleichbleibend hohe Qualität über lange Produktionszyklen.
Konstruktion einer hitzebeständigen Roboterschutzhülle
Eine wirksame Hitzeschutzhülle entsteht in drei Etappen. Zuerst dokumentieren wir die thermischen Belastungen vor Ort: maximale Temperatur, Frequenz der Spritzer, UV-Belastung, Schweißverfahren und Schweißgeschwindigkeit. Anschließend modellieren wir die Hülle in 3D, achse-für-achse, mit verstärkten Zonen an den kritischen Stellen.
Im letzten Schritt fertigen wir die Hülle aus den geeigneten Materialien, integrieren Aussparungen für Sensorik, Energieführungsketten und Schweißbrenner und montieren sie vor Ort. Jede Hülle bleibt reproduzierbar und reparierbar, mit der nötigen Flexibilität für unterschiedliche Roboterschweißsysteme, sodass die Wirtschaftlichkeit über die gesamte Lebensdauer der Schweißanlage erhalten bleibt.

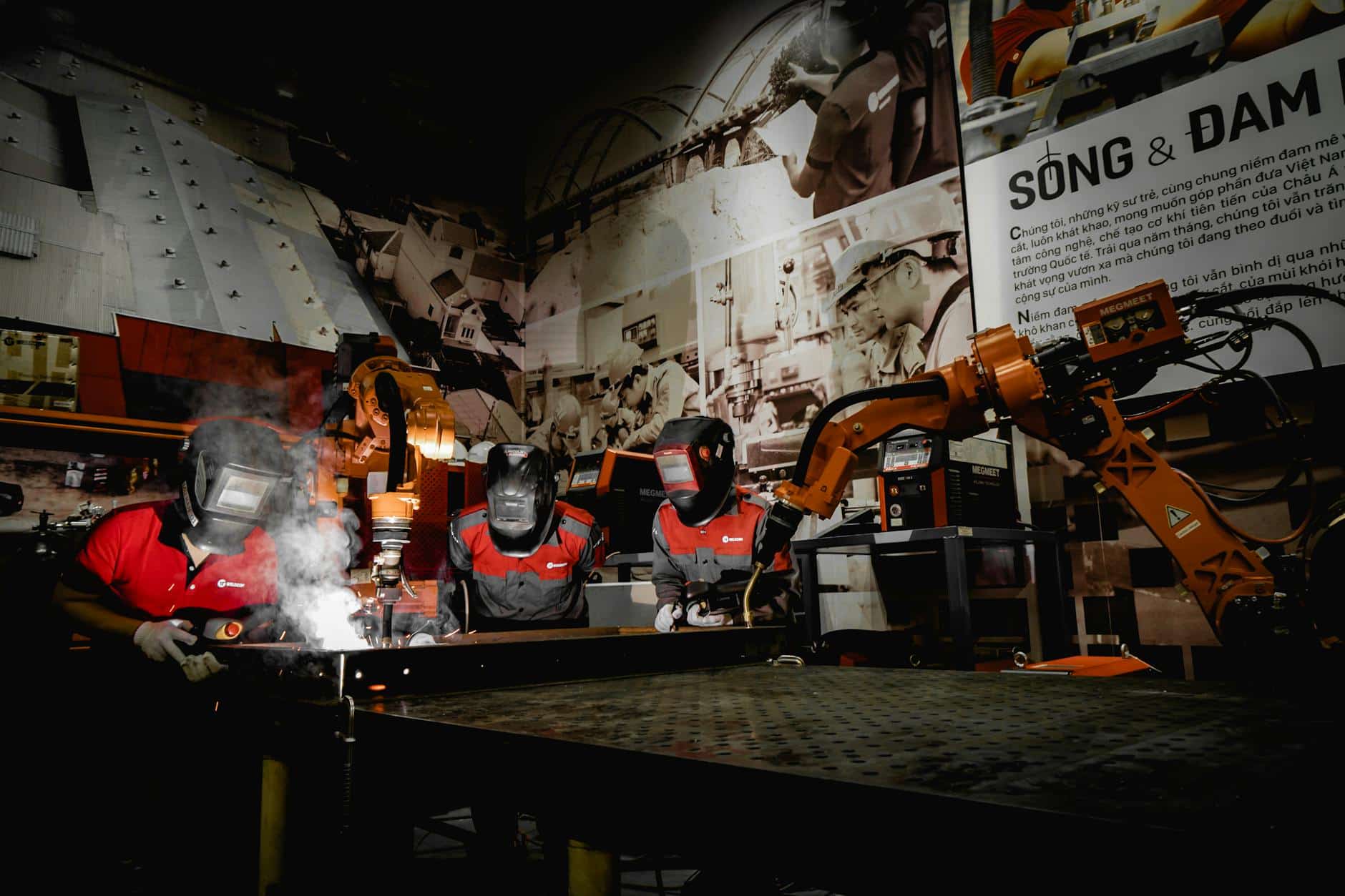

Praxisfall: KUKA-Schweißroboter bei einem Automobilzulieferer
Bei einem deutsch-französischen Automobilzulieferer arbeiten mehrere KUKA– und ABB-Schweißroboter in einer Linie für MIG/MAG-Schweißverbindungen an Karosserieteilen aus Aluminium und Stahl. Die Wartungsabteilung dokumentierte über zwei Jahre wiederkehrende Kabelbrüche und beschädigte Soufflets im Bereich der Achsen 4 bis 6, mit mindestens einem ungeplanten Stillstand pro Quartal.
Eine Audit-Messung ergab Spitzentemperaturen von 320 Grad an den exponierten Soufflets, dazu eine kontinuierliche Strahlungswärme von rund 90 Grad. RCC entwickelte eine maßgeschneiderte Hitzeschutzhülle mit Aramid-Außenschicht, silikonbeschichteter Glasfaser im Schweißbereich und beschichtetem Polyester an der Basis. Im Folgejahr verzeichnete die Linie keinen thermisch verursachten Stillstand mehr, die Hüllen amortisierten sich in acht Monaten.
Wartung und Lebensdauer von Hitzeschutzhüllen
Eine maßgeschneiderte Hitzeschutzhülle hält in einer durchschnittlich belasteten Schweißzelle zwei bis fünf Jahre, je nach Stückzahl und Schweißverfahren. RCC bietet einen dokumentierten Reparatur- und Reinigungsservice, damit Verschleißzonen gezielt erneuert werden, ohne die gesamte Hülle zu ersetzen.
Eine Sichtprüfung alle drei bis sechs Monate identifiziert kleinere Schäden frühzeitig. Wir dokumentieren die Belastungsdaten jeder Schweißanlage, sodass Folgeaufträge oder identische Hüllen für eine neue Roboterschweißzelle reproduzierbar gefertigt werden. Diese Pflege sichert die Wirtschaftlichkeit und reduziert den Ausschuss in der Schweißqualität.
Hitzeschutz für Ihre Roboterschweißzelle?
Wir prüfen Ihre Schweißanlage, dokumentieren die thermische Belastung und liefern eine maßgeschneiderte Hitzeschutzhülle mit ROI auf Basis Ihrer Daten. Kostenlos und unverbindlich.
Kostenloses Audit anfordern →In Kürze – Zusammenfassung
- Wärmequellen: Strahlung, Schweißspritzer und Kontakt belasten den Schweißroboter parallel.
- Materialien: Aramid für die Schweißzone, beschichtete Glasfaser für UV, Polyester für die Basis.
- Schweißverfahren: MIG/MAG, WIG, Laser, Punktschweißen verlangen spezifische Hitzeschutzhüllen.
- Effekt: 2 bis 5 Jahre Lebensdauer, 50 bis 80 Prozent weniger thermisch verursachte Stillstände.
- RCC: Hersteller seit 1998, 100 Prozent französische Fertigung, alle Industrieroboter-Marken.
Ein konsequenter Hitzeschutz sichert die Vorteile des Roboterschweißens dauerhaft: gleichbleibende Schweißqualität, hohe Produktivität, stabile Wirtschaftlichkeit. Weiterführend zeigen unser Leitfaden zum Schutz von Schweißrobotern das Gesamtbild der Schweißprozesse, der Beitrag zu den Schweißroboter-Typen MIG, WIG, Laser und Punkt die verfahrensspezifische Sicht und unser Artikel zu Cobot-Schweißen die kollaborativen Roboter.
Häufig gestellte Fragen
Warum ist Hitzeschutz beim Roboterschweißen so wichtig?
Der Lichtbogen erzeugt punktuell mehr als 6 000 Grad, Tausende Schweißspritzer pro Stunde und kontinuierliche UV-Strahlung. Ohne Hitzeschutz altern Achsen, Kabel und Sensorik schneller, die Schweißqualität sinkt, ungeplante Stillstände nehmen zu.
Welches Material schützt am besten vor Hitze?
Aramidgewebe ist die Referenz für hochbelastete Schweißzonen: schmelzfrei, mechanisch stabil und punktuell bis 1 000 Grad belastbar. Silikonbeschichtete Glasfaser ergänzt das Aramid bei UV-intensiven Schweißprozessen, beschichtete Polyester sichern die Basis.
Schützt eine Standardabdeckung beim Roboterschweißen?
Nein, nur bedingt. Standardabdeckungen widerstehen typischerweise bis 180 Grad dauerhaft und bis 200 Grad punktuell. Beim Roboterschweißen werden diese Werte schnell überschritten, sodass die Hülle bereits nach drei bis sechs Monaten ihre Schutzwirkung verliert.
Wie lange hält eine maßgeschneiderte Hitzeschutzhülle?
In einer durchschnittlich belasteten Schweißzelle hält eine maßgeschneiderte Aramidhülle zwischen zwei und fünf Jahren. Die genaue Lebensdauer hängt von der Stückzahl, vom Schweißverfahren und von der Pflege ab. Ein Reparaturservice verlängert die Lebensdauer zusätzlich.
Welche Schweißverfahren stellen die höchsten Anforderungen?
MIG, MAG und Punktschweißen erzeugen die meisten Spritzer und die höchsten Belastungen. WIG und Laserschweißen sind spritzerärmer, verlangen aber hohe UV-Beständigkeit. Jedes Verfahren braucht eine abgestimmte Hitzeschutzhülle.
Welche Roboter-Marken können geschützt werden?
RCC fertigt Hitzeschutzhüllen für KUKA, ABB, Fanuc, Yaskawa, Motoman, Stäubli und Universal Robots, kompatibel mit den jeweiligen Steuerungen und Sensoren.
Wie schnell amortisiert sich eine Hitzeschutzhülle?
In den meisten Schweißanwendungen amortisiert sich eine maßgeschneiderte Hitzeschutzhülle innerhalb von 6 bis 12 Monaten, über vermiedene Stillstände, reduzierte Nacharbeit und längere Lebensdauer des Schweißroboters.
