Wann muss ein Industrieroboter kalibriert werden? Zwingend nach einer Kollision, nach dem Tausch von Motor, Getriebe oder Encoder, nach einem Ausfall der Pufferbatterie, nach jedem Werkzeugwechsel und nach jeder Verlagerung der Zelle. Dazu kommt eine turnusmäßige Kontrolle, meist einmal jährlich, die sich in stark belasteten Umgebungen wie Gießerei oder Schweißzelle auf etwa ein halbes Jahr verkürzt.
Wann man einen Industrieroboter kalibrieren muss, beantwortet kaum ein Handbuch eindeutig. Manche Betriebe messen jährlich, andere seit Jahren gar nicht, und in beiden Fällen fällt irgendwann auf, dass die Toleranz nicht mehr eingehalten wird. Ein starres Intervall gibt es für die Kalibrierung tatsächlich nicht, sehr wohl aber klare Auslöser.
Dieser Beitrag ordnet sie: die Ereignisse, nach denen sofort gemessen werden muss, die Warnzeichen einer schleichenden Drift und die Frage, welche Umgebung den Abstand zwischen zwei Kontrollen verkürzt.
In Kürze
Ein Industrieroboter wird nicht nach Kalender kalibriert, sondern nach Ereignis. Zwingend ist eine Messung nach einer Kollision, nach dem Tausch von Motor, Getriebe oder Encoder, nach jedem Werkzeugwechsel und nach jeder Verlagerung der Zelle. Dazu kommt eine turnusmäßige Kontrolle, in der Praxis meist jährlich, in stark belasteten Umgebungen entsprechend häufiger. Zwischen diesen Terminen verrät eine steigende Nacharbeitsquote früher als jede Frist, dass die Genauigkeit driftet. Wie schnell das geschieht, hängt vor allem davon ab, wie stark Staub, Spritzer und Chemikalien die Mechanik angreifen.
Gibt es ein festes Intervall für die Kalibrierung?
Nein, und das aus einem einfachen Grund: Die Abweichung entsteht nicht durch Zeit, sondern durch mechanische Veränderung. Weltweit wurden 2024 rund 542 000 Industrieroboter neu installiert, laut der International Federation of Robotics, und jede dieser Anlagen altert genau so schnell, wie ihre Umgebung es zulässt. Ein Palettierroboter, der im Dreischichtbetrieb dieselbe Bewegung ausführt, altert anders als ein Bearbeitungsroboter, der bei starken Temperaturschwankungen in Späne und Kühlschmierstoff greift. Ein Datum im Wartungsplan bildet diese Umgebungsfaktoren nicht ab.
Sinnvoll ist deshalb eine Kombination aus beidem: definierte Ereignisse, nach denen unabhängig vom Kalender gemessen wird, und eine turnusmäßige Überprüfung, die den langsamen Verlauf sichtbar macht. In der industriellen Robotik ist diese Doppelstrategie inzwischen Standard, weil sie die Präzision der Zelle absichert, ohne den Messaufwand unnötig aufzublähen. Was bei einer solchen Messung überhaupt passiert, beschreibt unser Leitfaden zur Roboterkalibrierung.
Nach welchen Ereignissen muss man einen Industrieroboter kalibrieren?
Sechs Situationen sind die eigentlichen Trigger: Sie verlangen eine Messung, bevor die Anlage wieder in Serie geht. Sie unterscheiden sich darin, welcher Teil der Kinematik betroffen ist und wie umfangreich die Korrektur ausfallen muss.
Die letzte Zeile fällt aus der Reihe: Hier ist nichts kaputt, der Anspruch steigt. Wer Bahnen in der 3D-Simulation programmieren und ohne langes Anlernen in die Zelle übertragen will, verlangt vom Roboter eine Absolutgenauigkeit, die er ab Werk nicht liefert. Dafür ist eine kinematische Kalibrierung nötig: Ein externes Messsystem, meist ein Lasertracker, vermisst den Arbeitsraum, und die Ermittlung der geometrischen Parameter liefert die Werte, die anschließend in die Robotersteuerung geschrieben werden. Welche Kalibriermethoden und Messsysteme dabei in Frage kommen, zeigt unser Beitrag zu den Methoden und Werkzeugen der Roboterkalibrierung.
Woran erkennen Sie eine schleichende Abweichung?
Zwischen zwei Terminen kündigt sich der Genauigkeitsverlust in der Produktion an, lange bevor ihn jemand misst. Das häufigste Signal ist eine wachsende Nacharbeitsquote an immer derselben Station, gefolgt von Greiferfehlern beim Aufnehmen aus der Vorrichtung und von Bedienern, die kleine Korrekturen ins Programm schreiben, damit es wieder passt.
Technisch lassen sich zwei weitere Anzeichen auswerten: eine steigende Stromaufnahme einer Achse, die auf wachsende Reibung im Getriebe hinweist, und wiederkehrende Positionsfehler im selben Arbeitsbereich des Roboters. Moderne Steuerungen protokollieren beides, denn die Daten der Sensoren an den Achsen liegen ohnehin vor. Wer sie regelmäßig auswertet, entscheidet über die Messung nach Zustand statt nach Frist. Als Anhaltspunkt für den Aufbau eines solchen Plans dient unsere Checkliste zu Wartungsintervallen.
Wer den Verdacht bestätigen will, misst nach einer einheitlichen Methode. Die Norm ISO 9283 beschreibt dafür die Kenngrößen von Industrierobotern: Der Roboter fährt festgelegte Posen mehrfach an, aus der Streuung dieser wiederholbaren Anfahrten ergibt sich die Wiederholgenauigkeit, aus dem Abstand zum Sollpunkt die Positioniergenauigkeit. Erst der Vergleich mit einer früheren Messung zeigt, ob die reale Position des Roboters immer weiter vom Sollwert abweicht. Worin sich die beiden Kennwerte unterscheiden, erklären wir im Beitrag zu Wiederholgenauigkeit und Absolutgenauigkeit.
Häufen sich Nacharbeit und Korrekturen an derselben Station?
Einsatzbedingungen prüfen lassen →Wie oft sollten Sie einen Industrieroboter turnusmäßig kalibrieren?

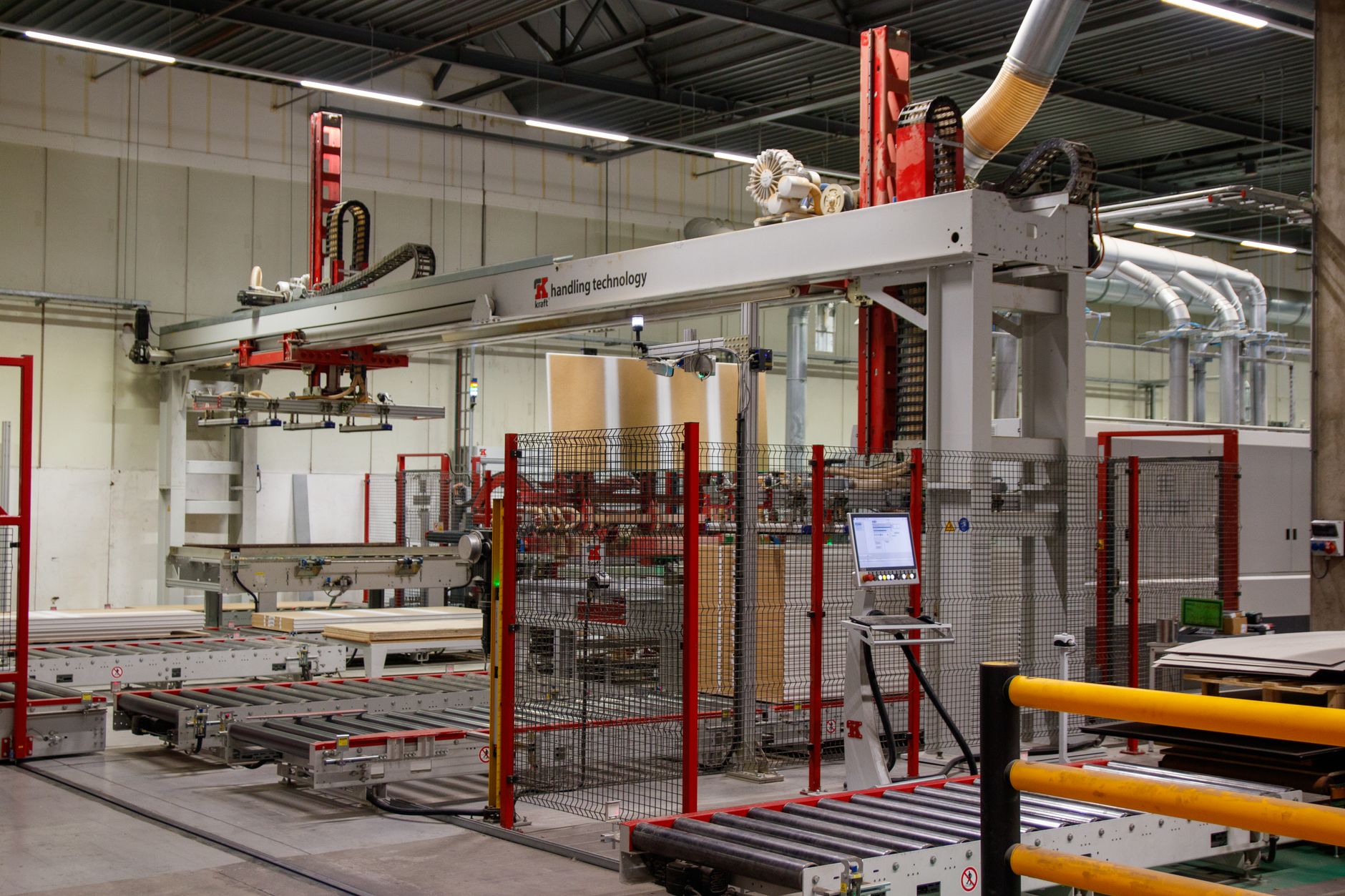

Als Ausgangspunkt hat sich eine jährliche Kontrolle bewährt, verbunden mit der ohnehin geplanten Wartung. Dieser Turnus verkürzt sich, je enger die geforderte Toleranz und je härter die Umgebung ist. Eine Palettierzelle mit mehreren Millimetern Spielraum kommt über Jahre ohne vollständige Vermessung aus, eine Klebe-, Fräs- oder Messanwendung mit Zehntelmillimeter-Toleranz braucht deutlich engere Abstände. In hochpräzisen Anwendungen wie im Flugzeugbau oder beim Bestücken von Werkzeugmaschinen wird die Robotergenauigkeit ohnehin laufend überwacht, weil sie direkt in die Prozessgenauigkeit der Linie eingeht.
Der zweite Faktor ist die Belastung der Mechanik. Roboter in Gießerei, Zerspanung, Lackierung oder Schweißzelle verschleißen schneller, weil abrasiver Staub, Späne und Spritzer die Dichtungen und Kabelführungen angreifen. In diesen Bereichen ist eine halbjährliche Kontrolle der Positionsgenauigkeit realistischer als eine jährliche. Wie ein Wartungsplan diese Kontrolle einbindet, beschreibt unser Leitfaden zur Wartung von Industrierobotern.
Was passiert, wenn Sie zu lange warten?
Eine Abweichung von wenigen Zehntelmillimetern bleibt oft monatelang unbemerkt, bis die Qualitätskontrolle anschlägt. Bis dahin ist Ausschuss produziert, das Werkzeug einseitig belastet und im ungünstigsten Fall eine Kollision entstanden, die zu ungeplanten Ausfällen der Anlage führt.
Rechnet man eine Stunde Stillstand in einer verketteten Linie mit mehreren Tausend Euro, trägt sich eine planmäßige Messung bereits nach einem einzigen vermiedenen Vorfall. Der richtige Zeitpunkt ist damit weniger eine Frage der Technik als eine Frage von Zuverlässigkeit und Effizienz der gesamten Automatisierung. Teuer wird es vor allem, wenn nur nachkalibriert und die Ursache nicht behoben wird: Dann kehrt derselbe Fehler in immer kürzeren Abständen zurück, und jede Wiederholung kostet erneut Stillstand und Messzeit.
Warum manche Roboter viel häufiger kalibriert werden müssen
Zwei baugleiche Roboter derselben Marke können sich beim Kalibrierbedarf um den Faktor zwei unterscheiden, allein wegen ihrer Umgebung. In der robotergestützten Fertigung entscheidet damit weniger das Modell darüber, wie oft gemessen wird, als die Umgebung, in der der Roboter steht. Sobald eine Dichtung porös wird, gelangt Schmutz in das Getriebe, das Spiel wächst, und die Abweichung kommt schneller zurück, als der Wartungsplan vorsieht. Der Zeitpunkt der nächsten Kalibrierung wird damit weniger vom Kalender bestimmt als vom Zustand der Oberfläche.
Bei Robotic Cover Concept entwickeln und fertigen wir seit 1998 in Toul maßgeschneiderte Schutzhüllen für Industrieroboter, heute im Einsatz auf Anlagen von Fanuc, ABB, KUKA, Yaskawa und Stäubli in Europa, in Israel und in Brasilien. Wir kalibrieren keine Roboter, wir halten die Einflüsse fern, die den Abstand zwischen zwei Messungen verkürzen.
Bei einem Kunden aus der Lackiertechnik mussten drei Roboter immer wieder zwischen den geplanten Terminen nachgemessen werden, weil Lacknebel und Reinigungsmittel die Dichtungen der Handachse angriffen. Nach der Ausrüstung mit maßgeschneiderten Schutzhüllen ließ sich die Kontrolle wieder in den Jahresturnus einordnen, die außerplanmäßigen Messeinsätze gingen um rund 60 % zurück. Woran sich der Austausch eines solchen Schutzes ankündigt, lesen Sie im Beitrag zur Lebensdauer von Roboterschutzhüllen.
Den Abstand zwischen zwei Kalibrierungen verlängern
Je sauberer Achsen, Dichtungen und Kabel bleiben, desto langsamer driftet die Genauigkeit. Unsere Schutzhüllen werden für Ihre Roboter und Ihre Umgebung gefertigt, von der Gießerei bis zur Lackierkabine.
Schutzlösungen ansehen →Häufige Fragen zum Zeitpunkt der Kalibrierung
Zwingend nach einer Kollision, nach dem Tausch von Motor, Getriebe oder Encoder, nach dem Ausfall der Pufferbatterie, nach jedem Werkzeugwechsel und nach jeder Verlagerung der Zelle. Unabhängig davon empfiehlt sich eine turnusmäßige Kontrolle der Positionsgenauigkeit, in der Praxis meist jährlich, in stark belasteten Umgebungen häufiger.
Nein. Die Abweichung entsteht durch mechanische Veränderung, nicht durch Zeit, weshalb kein Hersteller ein allgemeingültiges Intervall vorgibt. Üblich ist die Kombination aus ereignisbezogener Messung und einer turnusmäßigen Kontrolle, die sich an der geforderten Toleranz und an der Einsatzumgebung orientiert.
Ja. Selbst wenn der Roboter äußerlich unbeschädigt wirkt, kann sich die Achsstellung verschoben haben. Vor dem Wiederanlauf gehören deshalb ein Nullpunktabgleich der betroffenen Achsen und eine Kontrolle der Positionsgenauigkeit zum Standard, bei schweren Kollisionen zusätzlich eine Prüfung der Geometrie des Arms.
Die deutlichsten Anzeichen kommen aus der Produktion: eine steigende Nacharbeitsquote an derselben Station, Greiferfehler beim Aufnehmen aus der Vorrichtung und Bediener, die kleine Korrekturen ins Programm schreiben. Technisch weisen eine steigende Stromaufnahme einer Achse und wiederkehrende Positionsfehler in denselben Bereichen des Arbeitsraums auf eine Drift hin.
Als Ausgangspunkt hat sich eine jährliche Kontrolle zusammen mit der geplanten Wartung bewährt. Bei engen Toleranzen wie beim Kleben, Fräsen oder Messen und in belastenden Umgebungen wie Gießerei, Zerspanung oder Schweißzelle ist ein halbjährlicher Turnus realistischer.
Weil Staub, Späne, Spritzer und Chemikalien Dichtungen und Kabelführungen angreifen. Sobald eine Dichtung porös wird, gelangt Schmutz in das Getriebe, das Spiel wächst und die Abweichung kehrt schneller zurück. Ein wirksamer Schutz der Mechanik verlängert deshalb den Abstand zwischen zwei Kalibrierungen spürbar.
Wann kalibrieren: das Wichtigste im Überblick
Nach jeder Kollision, jedem Bauteiltausch, jedem Werkzeugwechsel und jeder Verlagerung der Zelle wird gemessen, unabhängig davon, wann die letzte Kontrolle war. Dazu kommt ein turnusmäßiger Termin, der sich an der geforderten Toleranz und an der Härte der Umgebung ausrichtet, häufig jährlich, in belasteten Bereichen halbjährlich. Zwischen diesen Terminen sind Nacharbeit, Greiferfehler und steigende Stromaufnahme die verlässlichsten Frühwarnzeichen. Und weil jede Korrektur nur so lange hält wie die Mechanik darunter, entscheidet der Schutz des Roboters mit darüber, wie oft Sie überhaupt kalibrieren müssen. Die Begriffe rund um diese Kennwerte finden Sie im technischen Glossar.
