Was ist Roboterkalibrierung? Die Roboterkalibrierung vermisst die reale Geometrie eines Industrieroboters und schreibt die korrigierten Parameter in seine Steuerung, damit er programmierte Positionen wieder genau trifft. Sie verringert die absolute Positionsabweichung typischerweise von 1 bis 3 mm auf unter 0,5 mm. Wie lange dieses Ergebnis hält, entscheidet vor allem die Einsatzumgebung des Roboters.
Ein Industrieroboter, der gestern noch zuverlässig auf Position ging, setzt Monate später sichtbar daneben an. Der Ausschuss steigt, die Nacharbeit frisst Zeit, und niemand kann sagen, wann die Drift begonnen hat. Die Roboterkalibrierung ist das Verfahren, mit dem sich dieser Verlust messen und korrigieren lässt. Dieser Leitfaden zeigt, wie sie funktioniert, welche Verfahren es gibt und warum die Einsatzumgebung darüber entscheidet, wie lange das Ergebnis hält.
In Kürze
Die Roboterkalibrierung gleicht die reale Geometrie eines Roboters mit seinem internen Modell ab und schreibt korrigierte Parameter in die Steuerung. Ein Industrieroboter erreicht ab Werk zwar eine Wiederholgenauigkeit von rund 0,05 mm, seine Absolutgenauigkeit liegt jedoch häufig zwischen 1 und 3 mm. Nach einer sauberen Kalibrierung sinkt dieser Wert typischerweise unter 0,5 mm. Wie schnell die Genauigkeit danach wieder abdriftet, hängt stark von der Umgebung ab: Staub, Schweißspritzer und Temperaturschwankungen beschleunigen den mechanischen Verschleiß, der die Abweichung überhaupt erst erzeugt.
Was ist Roboterkalibrierung und warum zählt sie in der Automatisierung?
Jeder Roboter arbeitet mit einem internen Modell seiner eigenen Mechanik: Armlängen, Achswinkel, Nullpunkte. Dieses Modell stimmt nie exakt mit dem realen Gerät überein, weil Fertigungstoleranzen, Montage und Verschleiß kleine geometrische Fehler einbringen. Die Kalibrierung misst diese Differenz und korrigiert sie in der Steuerung, statt sie im Programm mühsam auszugleichen.
Allein in Deutschland wurden 2024 rund 26 982 Industrieroboter neu installiert, laut der International Federation of Robotics, die den weltweiten Bestand auf 4,66 Millionen Einheiten beziffert. Jede dieser Anlagen muss ihre Genauigkeit über Jahre halten. In einer verketteten Automatisierung summieren sich diese geometrischen Fehler. Ein Greifer, der knapp einen Millimeter neben der Sollposition ansetzt, erzeugt Ausschuss, riskiert Kollisionen mit Vorrichtungen oder bringt die Zelle zum Stehen. In Präzisionsanwendungen wie Flugzeugbau, Medizintechnik oder der Bestückung von Werkzeugmaschinen entscheidet die Robotergenauigkeit direkt über die Prozessgenauigkeit der gesamten Linie.
Warum verliert ein Roboter mit der Zeit an Genauigkeit?
Ein Roboter kann sehr präzise immer wieder dieselbe Stelle anfahren und trotzdem am falschen Ort landen. Präzision beschreibt die Streuung um einen Punkt, Genauigkeit den Abstand zum tatsächlichen Ziel. Der erste Wert bleibt über Jahre erstaunlich stabil, der zweite driftet. Worin sich Wiederholgenauigkeit und Absolutgenauigkeit im Detail unterscheiden, erklären wir in einem eigenen Beitrag. Die Begriffe rund um diese Kennzahlen erklären wir im technischen Glossar.
Verantwortlich sind mechanische Effekte an den bewegten Komponenten: Spiel in den Getrieben, gealterte Dichtungen, verformte Kabelführungen, thermische Ausdehnung im laufenden Betrieb. Temperaturschwankungen zwischen Kaltstart und Volllast verschieben den Arbeitsraum bereits um mehrere Zehntelmillimeter. Kommt Verunreinigung dazu, beschleunigt sich der Verschleiß und die Abweichung wächst schneller, als es der Wartungsplan vorsieht.
Welche Verfahren gibt es bei der Kalibrierung von Industrierobotern?
Nicht jede Abweichung verlangt denselben Aufwand. Vier Verfahren decken den Großteil der Fälle ab, vom schnellen Nullpunktabgleich bis zur vollständigen Vermessung der Kinematik.
Ein sauber kalibriertes Modell erlaubt es, Bahnen offline zu programmieren und ohne langes Nachteachen in die Zelle zu übertragen. Darin liegt der eigentliche wirtschaftliche Hebel: kürzere Einrichtzeiten und effizient umgesetzte Produktwechsel. Ein kurzer Test der Positionsgenauigkeit vor dem Serienstart bestätigt, dass die korrigierten Werte tragen. Welche Messsysteme dabei zum Einsatz kommen, vom Lasertracker bis zum Kalibrierkörper, beschreibt unser Beitrag zu den Methoden und Werkzeugen der Roboterkalibrierung.
Verschleiß bremsen, bevor die Genauigkeit driftet
Staub, Spritzer und Chemikalien greifen genau die Bauteile an, deren Zustand über die Positionsgenauigkeit entscheidet. Maßgeschneiderte Schutzhüllen halten diese Einflüsse von Achsen, Dichtungen und Kabeln fern.
Schutzlösungen ansehen →Wie werden Genauigkeit und Präzision gemessen? Messsysteme und Diagnose
Gemessen wird mit externen Messsystemen. Lasertracker, optische Sensoren oder Messarme erfassen die reale Pose des Flansches an vielen Punkten im Arbeitsraum. Aus dem Vergleich zwischen Soll- und Ist-Pose berechnet eine Software die korrigierten geometrischen Parameter, die anschließend in die Steuerung geschrieben werden.
Die Norm ISO 9283 legt fest, wie Positioniergenauigkeit und Wiederholgenauigkeit von Industrierobotern zu prüfen sind. Sie schafft damit die Grundlage für eine belastbare Diagnose: Wer nach einheitlicher Methode misst, kann Werte über Jahre vergleichen und einen schleichenden Trend erkennen, statt auf das erste fehlerhafte Bauteil zu warten. Die Referenzwerte für das jeweilige Modell gibt der Hersteller des Roboters vor.
Der Aufwand lohnt sich nicht überall gleich. Eine Palettierzelle mit großzügigen Toleranzen braucht keine vollständige Vermessung, eine Klebe- oder Fräsanwendung dagegen schon. Sinnvoll ist deshalb, den Maschinenpark einmal nach benötigter Toleranz zu sortieren und den Messaufwand dort zu konzentrieren, wo Zehntel tatsächlich über die Qualität entscheiden.
Wann sollten Sie neu kalibrieren? Wartung und Überwachung im Takt der Anwendung

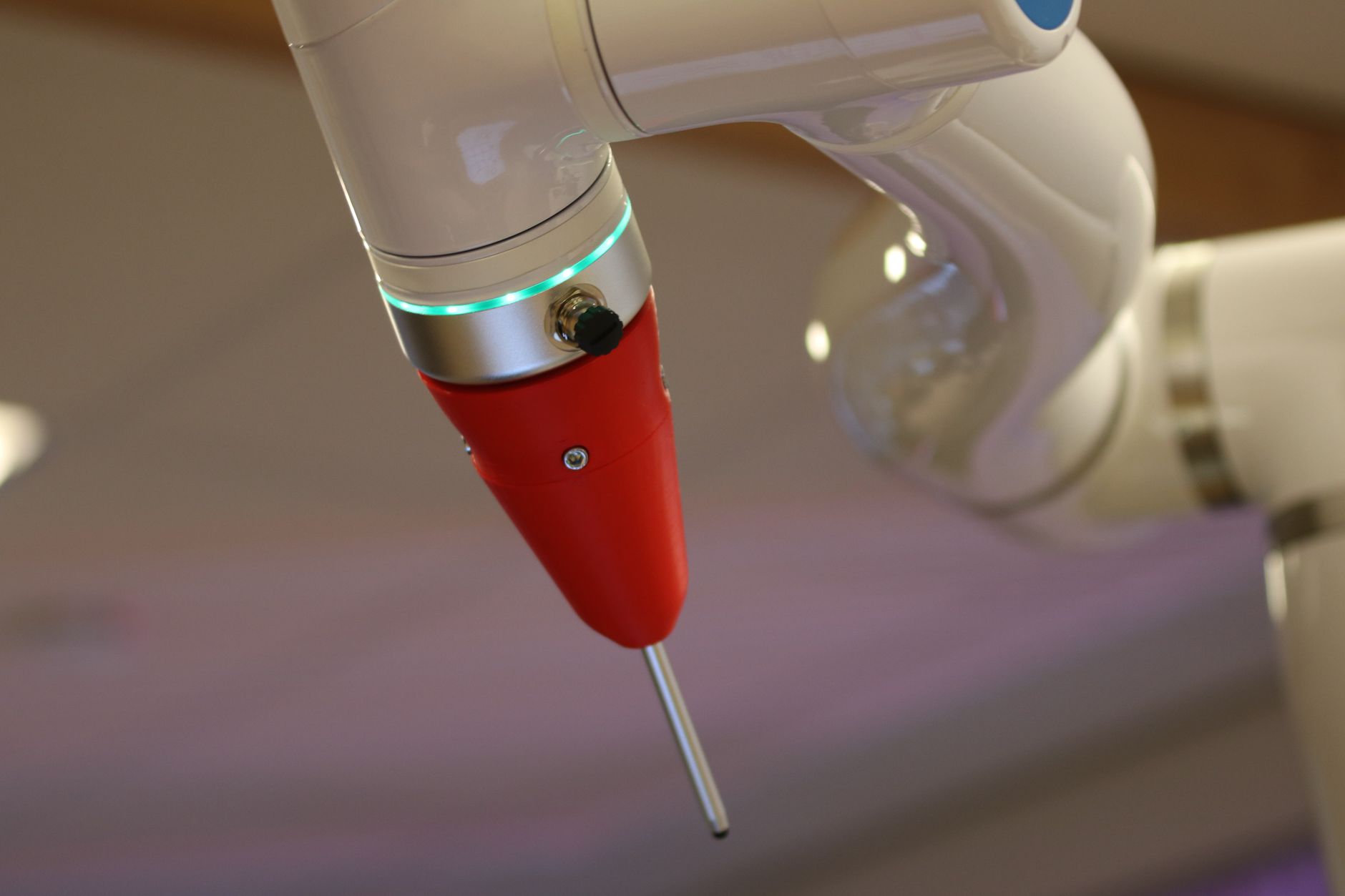

Ein starres Intervall gibt es nicht, dafür klare Auslöser: nach einer Kollision, nach dem Tausch von Motor oder Getriebe, nach jedem Werkzeugwechsel und bei jeder Verlagerung der Zelle. Nach einem reinen Werkzeugwechsel genügt dabei oft schon eine TCP-Kalibrierung des Werkzeugmittelpunkts, ohne dass die gesamte Kinematik neu vermessen werden muss. Dazu kommt eine turnusmäßige Kontrolle, meist jährlich, in stark belasteten Umgebungen entsprechend häufiger. Welche Ereignisse eine Messung zwingend auslösen und woran sich eine schleichende Drift ankündigt, zeigt unser Beitrag dazu, wann ein Industrieroboter kalibriert werden muss.
Wirksamer als der Kalender ist eine laufende Überwachung. Steigende Stromaufnahme einer Achse, wachsende Nacharbeitsquote oder zunehmende Positionsfehler sind Frühwarnzeichen. Diese Kontrolle gehört in denselben Plan wie die mechanische Wartung, und wie ein solcher Plan aufgebaut wird, zeigt unser Leitfaden zur Wartung von Industrierobotern.
Welche Umgebungsfaktoren beschleunigen die Abweichung?
Eine Kalibrierung korrigiert einen Zustand, sie verhindert ihn nicht. Was die Genauigkeit tatsächlich zerstört, ist der Verschleiß der Mechanik, und der beginnt fast immer an der Oberfläche des Roboters. Abrasiver Staub aus Gießerei und Zerspanung dringt in Dichtungen ein, Schweißspritzer beschädigen Kabelpakete und Faltenbälge, Lösemittel und Reinigungsmittel greifen Dichtwerkstoffe an.
Ist eine Dichtung erst undicht, gelangt Schmutz in das Getriebe. Das Spiel wächst, die Abweichung kehrt schneller zurück, und die Zahl der Neukalibrierungen steigt. Der Schutz der Mechanik ist deshalb die Lösung, die ein einmal erreichtes Niveau länger hält: Bei Robotic Cover Concept entwickeln und fertigen wir seit 1998 in Toul maßgeschneiderte Schutzhüllen, die genau diese Einflüsse fernhalten. Wir kalibrieren keine Roboter, wir sorgen dafür, dass die Korrektur nicht vorzeitig ins Leere läuft. Unsere Schutzlösungen sind heute in Europa, in Israel und in Brasilien im Einsatz, auf Anlagen von Fanuc, ABB, KUKA, Yaskawa und Stäubli.
Bei einem Kunden aus der Gießereitechnik haben wir zwölf Handlingroboter mit maßgeschneiderten Hüllen an Achsen und Kabelführungen ausgestattet, was die ungeplanten Stillstandszeiten im Folgejahr um rund 35 % gesenkt hat. Wie lange ein solcher Schutz selbst durchhält und woran sich sein Austausch ankündigt, lesen Sie in unserem Beitrag zur Lebensdauer von Roboterschutzhüllen.
Was kostet eine unentdeckte Abweichung?
Ein Fehler von wenigen Zehntelmillimetern bleibt oft monatelang unbemerkt, bis die Qualitätskontrolle anschlägt. Bis dahin ist Ausschuss produziert, das Werkzeug unnötig belastet und im ungünstigsten Fall eine Kollision entstanden, die zu ungeplanten Ausfällen der Anlage führt.
Rechnet man eine Stunde Stillstand in einer automatisierten Linie mit mehreren Tausend Euro, amortisiert sich eine planmäßige Messung bereits nach einem einzigen vermiedenen Vorfall. Welche Faktoren die Abweichung überhaupt treiben und in welcher Reihenfolge man sie angeht, zeigt unser Beitrag dazu, wie sich die Robotergenauigkeit verbessern lässt. Die Verbesserung der Genauigkeit ist damit weniger eine technische Optimierung als eine Frage der Zuverlässigkeit und der Kosten pro Teil.
Teuer wird es vor allem dann, wenn die Ursache im Verborgenen bleibt. Wird nur nachkalibriert, ohne den auslösenden Verschleiß zu beheben, kehrt derselbe Fehler in immer kürzeren Abständen zurück. Jede Wiederholung kostet Stillstand, Messzeit und Vertrauen in die Anlage.
Häufige Fragen zur Roboterkalibrierung
Bei der Roboterkalibrierung wird die reale Geometrie eines Industrieroboters vermessen und mit dem internen Modell der Steuerung verglichen. Die Abweichungen fließen als korrigierte Parameter zurück in die Steuerung, sodass der Roboter Positionen wieder genau so anfährt, wie sie programmiert wurden.
Die Wiederholgenauigkeit beschreibt, wie eng ein Roboter dieselbe Position wieder trifft, und liegt bei Industrierobotern häufig bei etwa 0,05 mm. Die Absolutgenauigkeit beschreibt, wie nah er einer im Programm vorgegebenen Koordinate tatsächlich kommt, und liegt ohne Kalibrierung oft zwischen 1 und 3 mm. Eine Kalibrierung verbessert vor allem den zweiten Wert.
Ein festes Intervall gibt es nicht. Ausschlaggebend sind Ereignisse wie Kollisionen, der Tausch von Motor oder Getriebe, ein Werkzeugwechsel oder die Verlagerung der Zelle. Zusätzlich empfiehlt sich eine turnusmäßige Kontrolle, meist jährlich, in stark belasteten Umgebungen häufiger.
Üblich sind vier Verfahren: die Achskalibrierung (Mastering) für die Nullpunkte der Achsen, die Kinematikkalibrierung für Armlängen und Winkelfehler der Roboterkinematik, die TCP-Kalibrierung für die Lage des Werkzeugs am Flansch und die Zell- oder Basiskalibrierung für den Bezug zwischen Roboter, Vorrichtung und Werkstück.
Gemessen wird mit externen Messsystemen wie Lasertrackern, optischen Trackingsystemen oder Messarmen. Sie erfassen die reale Pose des Flansches an vielen Punkten im Arbeitsraum. Die Norm ISO 9283 legt fest, wie Positioniergenauigkeit und Wiederholgenauigkeit dabei zu prüfen sind, damit Werte über Jahre vergleichbar bleiben.
Weil die Ursache mechanisch ist. Spiel in den Getrieben, gealterte Dichtungen, beschädigte Kabelführungen und Temperaturschwankungen verschieben die Geometrie erneut. Verschmutzung durch Staub, Schweißspritzer oder Chemikalien beschleunigt diesen Verschleiß, weshalb ein wirksamer Schutz des Roboters die Abstände zwischen zwei Korrekturen deutlich verlängert.
Das Wichtigste zur Roboterkalibrierung im Überblick
Der Abgleich zwischen internem Modell und realer Mechanik bringt einen Roboter wieder auf Kurs und ist die Voraussetzung für höchste Genauigkeit in der industriellen Robotik. Er wirkt jedoch nur so lange, wie die Mechanik intakt bleibt. Wer dauerhaft präzise fertigen will, kombiniert deshalb drei Dinge: eine Messung nach einheitlicher Methode, eine dokumentierte Wartung und einen wirksamen Schutz gegen die Umgebung, die den Verschleiß antreibt. Die Kalibrierung stellt die Genauigkeit her, der Schutz hält sie.
