Wie lässt sich die Robotergenauigkeit verbessern? In dieser Reihenfolge: zuerst Vorrichtung und Werkstückbezug prüfen, dann das Werkzeug einmessen, dann den mechanischen Zustand von Getrieben und Lagern klären, dann bei Betriebstemperatur messen und erst zum Schluss die Kinematik kalibrieren. Die Reihenfolge ist entscheidend, weil eine Kalibrierung ausschließlich die geometrischen Parameter korrigiert: Gegen Getriebespiel, thermische Drift und Verschmutzung richtet sie nichts aus.

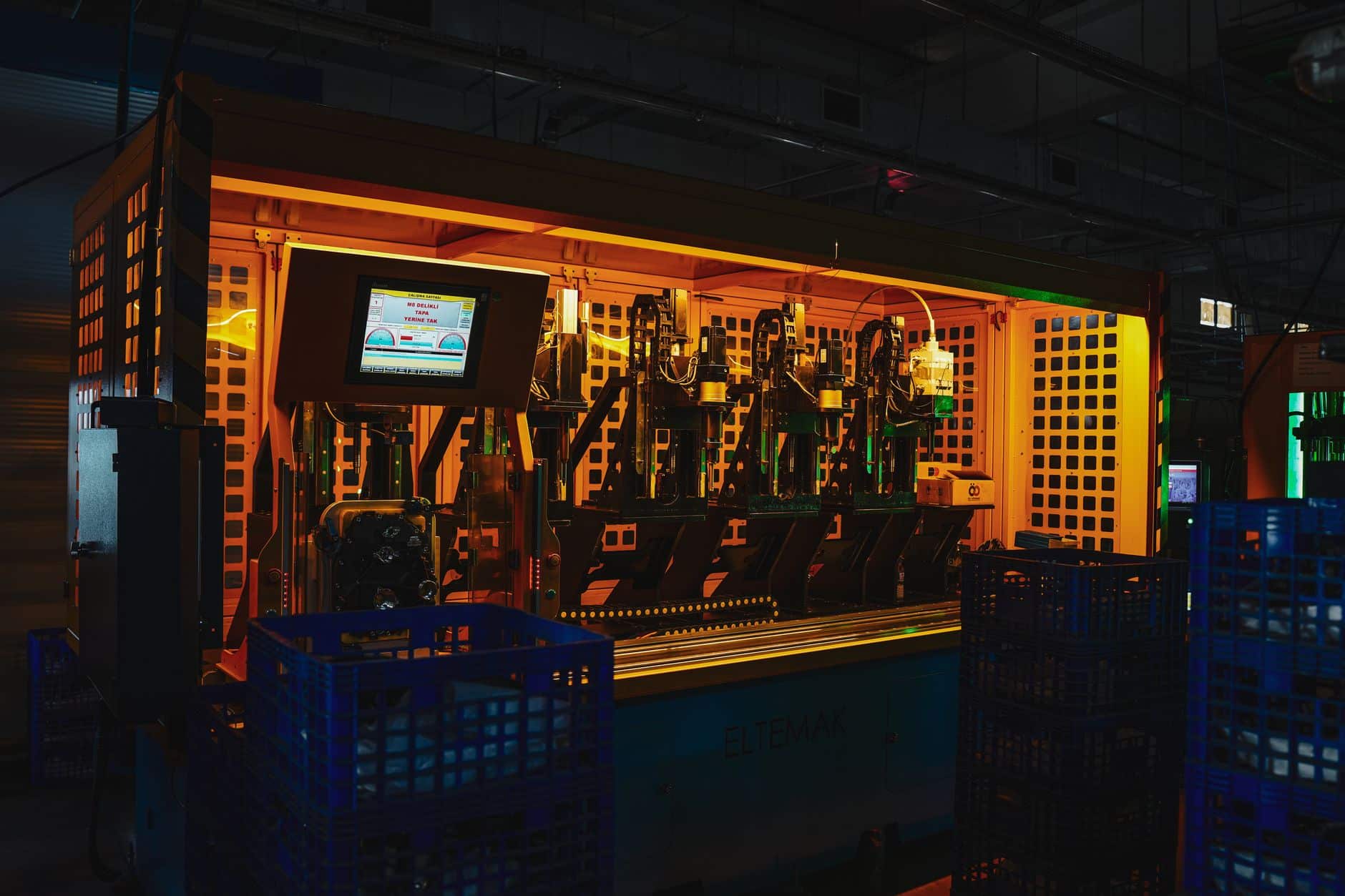

Ein Roboter, der laut Datenblatt auf hundertstel Millimeter wiederholgenau arbeitet, produziert trotzdem Ausschuss. Das ist kein Widerspruch, sondern der Normalfall: Die Robotergenauigkeit im Betrieb ist nicht die Kenngröße aus dem Laborversuch, sondern die Summe aus Kinematik, Mechanik, Temperatur und Umgebung.
Wer die Robotergenauigkeit verbessern will, muss deshalb zuerst wissen, welcher dieser Anteile die Abweichung im eigenen Prozess wirklich treibt. Eine Kalibrierung hilft gegen den einen, gegen die anderen richtet sie nichts aus, und genau daran scheitern viele Maßnahmen.
Dieser Beitrag ordnet die Einflussfaktoren, zeigt was eine Kalibrierung leistet und was nicht, und beschreibt die Reihenfolge, in der sich die Arbeit an der Genauigkeit auszahlt.
In Kürze
Die Robotergenauigkeit im Betrieb ist die Summe aus vier Einflussgruppen: Kinematik, Mechanik, Temperatur und Prozessumgebung. Eine Kalibrierung korrigiert die geometrischen Parameter und hebt damit die Absolutgenauigkeit deutlich an, an der Wiederholgenauigkeit ändert sie nichts, weil diese von Getriebespiel und Steifigkeit bestimmt wird. Der größte unterschätzte Anteil ist der thermische Gang während des Warmlaufens. Und weil die Kette nicht am Flansch endet, entscheiden Vorrichtung, Werkstücklage und Werkzeugzustand am Ende genauso über das Ergebnis wie der Roboter selbst.
Was begrenzt die Robotergenauigkeit im Betrieb?
Datenblätter nennen fast immer die Wiederholgenauigkeit, weil sie der beste Wert ist, den ein Industrieroboter zu bieten hat: Er beschreibt, wie eng ein mehrfach angefahrener Punkt gestreut wird, und liegt bei üblichen Sechsachsern im Bereich weniger Hundertstelmillimeter. Die Absolutgenauigkeit, also die Abweichung zwischen programmierter und tatsächlich erreichter Position, liegt ohne Kalibrierung typischerweise um Größenordnungen darüber.
Der Grund dafür ist banal: Jeder Roboterarm wird aus Bauteilen mit Fertigungstoleranzen montiert, und die Steuerungssoftware rechnet mit dem Nennmaß aus dem Modell, nicht mit dem realen Stück. Schon wenige Zehntelmillimeter Abweichung pro Segment summieren sich über die Kinematik zu einem Fehler, der bei der Inbetriebnahme niemandem auffällt, weil dort ohnehin am Roboter geteacht wird.
Worin sich diese beiden Kennwerte unterscheiden und warum ein Roboter sehr wiederholbar und gleichzeitig ungenau sein kann, erklären wir ausführlich im Beitrag zu Wiederholgenauigkeit und Absolutgenauigkeit. Für die Praxis zählt vor allem eine Konsequenz: Solange ein Programm am Roboter selbst geteacht wird, trägt die Wiederholgenauigkeit den Prozess. Sobald Positionen aus einer Simulation, aus einem CAD-Modell oder von einer zweiten Zelle kommen, entscheidet die Absolutgenauigkeit.
Gemessen wird beides nach einer einheitlichen Methode. Die Norm ISO 9283 legt dazu Testposen, Wiederholungszahl und Kenngrößen fest, damit Werte über Jahre und über Anlagen hinweg vergleichbar bleiben. Die zugehörigen Begriffe finden Sie in unserem technischen Glossar.
Welche Präzision braucht Ihre Anwendung wirklich?
Bevor Geld in Messtechnik fließt, lohnt eine ehrliche Frage: Welche Genauigkeit verlangt die Applikation überhaupt? Beim Palettieren oder beim Beschicken einer Maschine reicht die Positioniergenauigkeit jedes Serienroboters mit großem Abstand. Beim Kleben, Entgraten oder Fräsen entscheidet dagegen die Bahngenauigkeit über Ausschuss, und hochpräzise Anwendungen wie das Laserschweißen dünner Bleche fordern das Gesamtsystem aus Roboter, Vorrichtung und Werkzeug bis an die Grenze.
Diese Einordnung spart in der Praxis mehr Geld als jede einzelne Maßnahme. Wer für eine Handhabungszelle eine hochgenaue Vermessung beauftragt, kauft Präzision, die der Prozess nie abruft. Wer umgekehrt eine Bearbeitungsaufgabe mit den Werten aus dem Datenblatt plant, wundert sich bei der Inbetriebnahme über Abweichungen, die dort nie ausgewiesen waren.
In der Automation ist der Trend eindeutig: Roboterarme übernehmen zunehmend Aufgaben, die früher Werkzeugmaschinen vorbehalten waren, weil sie flexibler und günstiger sind. Der weltweite Bestand an Industrierobotern wuchs 2024 um 9 % gegenüber dem Vorjahr, laut der International Federation of Robotics. Genau dieser Verschiebung verdankt das Thema Genauigkeit seine Bedeutung. Die Effizienz einer Zelle hängt dann nicht mehr an der Taktzeit allein, sondern daran, wie zuverlässig die Toleranz über Wochen gehalten wird.
Die vier Einflussgruppen auf die Genauigkeit
Jede reale Abweichung der Robotergenauigkeit lässt sich einer dieser vier Gruppen zuordnen. Der Nutzen dieser Einteilung liegt darin, dass jede Gruppe ein anderes Gegenmittel verlangt, und dass eine falsch gewählte Maßnahme spürbar Geld kostet, ohne die Ungenauigkeit zu verringern.
Arbeiten Ihre Roboter in Gießerei, Lackierung oder Zerspanung?
Schutzlösungen nach Umgebung ansehen →Was eine Kalibrierung an der Robotergenauigkeit ändert, und was nicht
Eine kinematische Kalibrierung vermisst den Roboter im Arbeitsraum und schreibt korrigierte Armlängen, Achswinkel und Offsets zurück in die Steuerung. Sie ersetzt damit die idealisierte Modellierung durch das reale Stück, sodass die berechneten Sollbewegungen wieder zu dem passen, was die Mechanik ausführt. Sie greift ausschließlich an der ersten Einflussgruppe an, dort allerdings sehr wirkungsvoll: Die Absolutgenauigkeit verbessert sich um ein Vielfaches, weshalb Programme aus der Offline-Programmierung anschließend ohne langes Nachteachen laufen. Zur Validierung gehört eine zweite, unabhängige Messung; ohne sie bleibt die Korrektur eine Behauptung. Welche Messsysteme dabei zum Einsatz kommen, beschreibt unser Beitrag zu den Methoden und Werkzeugen der Roboterkalibrierung.
Was eine Kalibrierung dagegen nicht kann: die Wiederholgenauigkeit anheben. Diese wird von Getriebespiel, Getriebeelastizität und der Steifigkeit der Mechanik bestimmt, also von physischen Eigenschaften, die kein Parameter in der Steuerung verändert. Ein Roboter mit ausgeschlagenem Getriebe streut nach der Messung genauso wie davor, nur um einen anderen Mittelwert.
Daraus folgt eine klare Reihenfolge. Zuerst wird der mechanische Zustand geprüft, dann kalibriert. Umgekehrt vermisst man einen Verschleißzustand und schreibt ihn fest, was die Korrektur nach wenigen Wochen wertlos macht. Die Grundlagen dazu stehen im Leitfaden zur Roboterkalibrierung, die Auslöser für eine außerplanmäßige Messung im Beitrag dazu, wann ein Industrieroboter kalibriert werden muss.
Thermischer Gang: der am häufigsten übersehene Faktor
Getriebe und Motoren erwärmen sich im Betrieb, das Aluminium der Arme dehnt sich aus, und der Roboter wandert. Diese Drift ist reproduzierbar und läuft in derselben Richtung, bis sich ein thermisches Gleichgewicht einstellt. Bei engen Toleranzen erklärt sie regelmäßig, warum die ersten Teile einer Schicht auffällig sind und der Rest sauber.
Die Gegenmaßnahmen sind einfach und kosten kaum etwas. Ein Warmlaufprogramm vor der ersten Serie bringt den Roboter auf Betriebstemperatur. Eine gleichmäßige Taktung verhindert, dass er zwischen Pausen und Vollast pendelt. Und jede Kontrollmessung gehört im warmen Zustand gemacht, sonst dokumentiert man einen statisch sauberen Zustand, in dem die Anlage nie produziert.
Wer weiter gehen will, nutzt die Sensordaten, die in modernen Steuerungen ohnehin anfallen. Temperaturen an den Achsen, Antriebsströme und Zykluszeiten zeichnen den thermischen Gang und den beginnenden Verschleiß nach, lange bevor ein Bauteil auffällig wird. Genau das meint Condition Monitoring im Umfeld von Industrie 4.0: nicht mehr Sensorik, sondern die vorhandene sinnvoll ausgewertet.
Vorrichtung, Werkstück und Werkzeug: die Kette endet nicht am Flansch

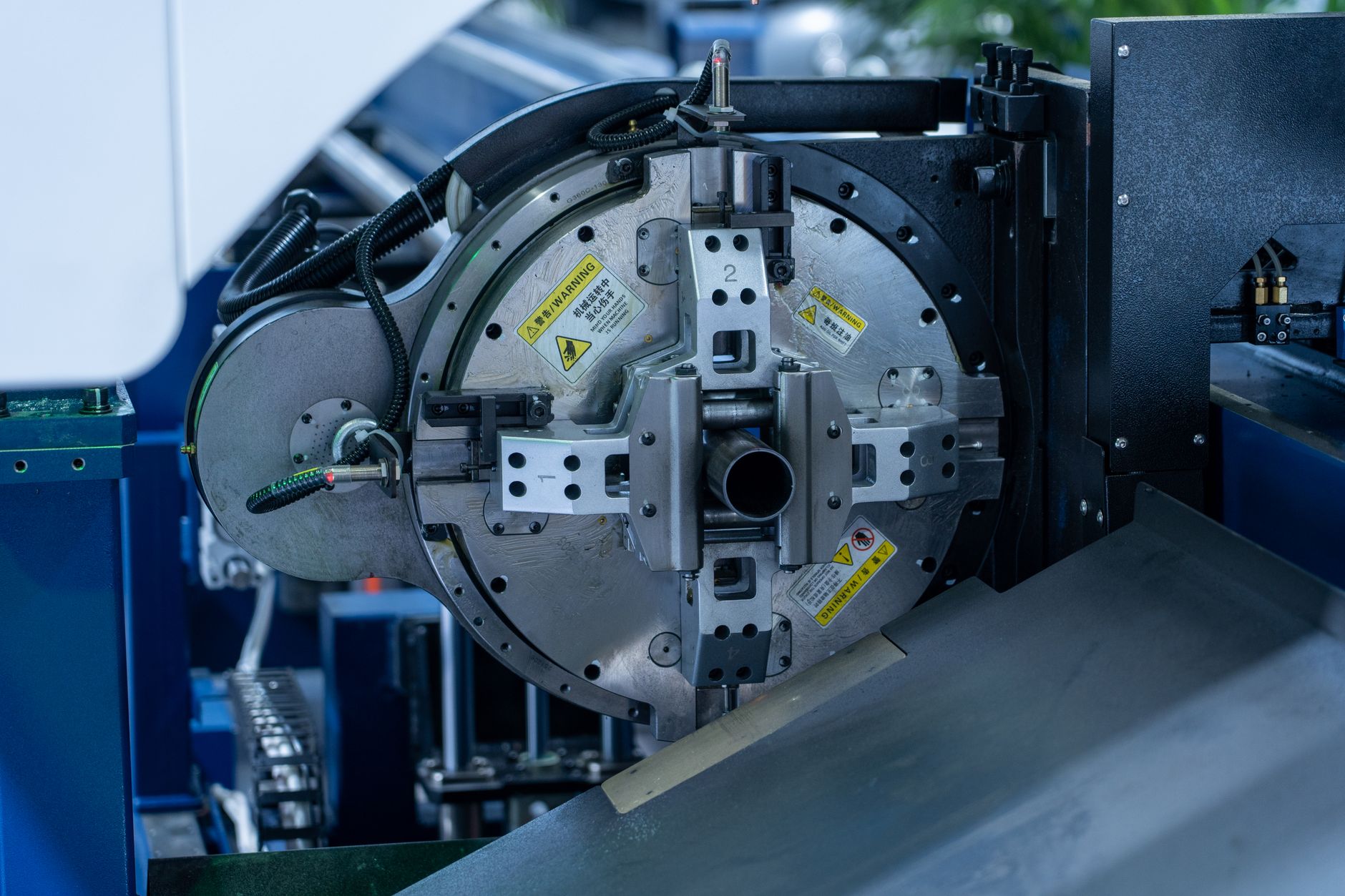

Selbst ein perfekt kalibrierter Roboter trifft daneben, wenn der Bezug zwischen ihm und dem Bauteil nicht stimmt. Eine Vorrichtung, die sich unter Spannkraft bewegt, ein Werkstück mit großer Toleranz, eine Aufnahme mit Spänen darunter: All das erzeugt genau die Abweichung, die anschließend dem Roboter angelastet wird.
Der zweite Punkt in dieser Kette ist das Werkzeug. Verschiebt sich die Werkzeugspitze durch Verschleiß oder nach einem Wechsel, rechnet die Steuerung weiter mit dem alten Vektor. Wie dieser Wert ermittelt und geprüft wird, zeigt unser Beitrag zur TCP-Kalibrierung und dem richtigen Einstellen des Werkzeugmittelpunkts. In der Praxis lohnt es sich, bei jeder Genauigkeitsdiskussion zuerst diese beiden Punkte auszuschließen, bevor eine Vermessung des Roboters beauftragt wird.
Warum Verschmutzung die Genauigkeit schleichend frisst
Die unangenehmste Form der Ungenauigkeit ist die, die langsam kommt. Staub, Späne, Kühlschmierstoff, Farbnebel und Schweißspritzer greifen Dichtungen, Kabelführungen und Getriebe an. Der Verschleiß, der daraus entsteht, vergrößert Spiel und Nachgiebigkeit, und die Abweichung wächst über Monate, ohne dass ein einzelnes Ereignis dafür verantwortlich wäre.
Genau hier setzt unsere Arbeit an. Bei Robotic Cover Concept entwickeln und fertigen wir seit 1998 in Toul maßgeschneiderte Schutzhüllen für Industrieroboter. Wir kalibrieren keine Roboter, wir sorgen dafür, dass eine erreichte Robotergenauigkeit länger hält. Unsere Lösungen schützen heute Anlagen von Fanuc, ABB, KUKA, Yaskawa und Stäubli in Europa, in Israel und in Brasilien.
Bei einem Verarbeiter aus der Kunststoffbranche mussten zwei Entnahmeroboter monatlich nachjustiert werden: Granulatstaub und warme Abluft der Maschinen setzten den Achsdichtungen zu. Nach der Ausrüstung mit maßgeschneiderten Hüllen an Achsen und Kabelpaketen reichte eine Kontrolle im Quartalsrhythmus, bei gleichbleibender Toleranz am Bauteil. Woran sich der Austausch eines solchen Schutzes ankündigt, lesen Sie im Beitrag zur Lebensdauer von Roboterschutzhüllen, die Folgen ausbleibenden Schutzes im Beitrag zu Ausfällen an Industrierobotern.
Genauigkeit halten, statt sie jedes Quartal neu zu erkaufen
Dichtungen, Kabelführungen und Getriebe bestimmen, wie schnell eine korrigierte Position wieder wegläuft. Maßgeschneiderte Schutzhüllen halten Staub, Späne und Spritzer von genau diesen Bauteilen fern.
Schutzlösungen ansehen →Häufige Fragen zur Robotergenauigkeit
In dieser Reihenfolge: Vorrichtung und Werkstückbezug prüfen, Werkzeug einmessen, den mechanischen Zustand von Getrieben und Lagern klären, bei Betriebstemperatur messen und erst danach die Kinematik kalibrieren. So wird kein Verschleißzustand festgeschrieben.
Nein. Eine Kalibrierung korrigiert geometrische Parameter und hebt damit die Absolutgenauigkeit an. Die Wiederholgenauigkeit hängt von Getriebespiel, Getriebeelastizität und Steifigkeit ab, also von der Mechanik, die kein Parameter in der Steuerung verändert.
Getriebe und Motoren erwärmen sich, das Material der Arme dehnt sich aus, und der Roboter wandert bis zum thermischen Gleichgewicht. Ein Warmlaufprogramm vor der ersten Serie und eine gleichmäßige Taktung beseitigen diesen Effekt weitgehend.
Die Wiederholgenauigkeit üblicher Sechsachser liegt im Bereich weniger Hundertstelmillimeter. Die Absolutgenauigkeit liegt ohne Kalibrierung deutlich darüber und wird erst durch eine kinematische Vermessung auf ein für die Offline-Programmierung nutzbares Niveau gebracht.
Eine große und schleichende. Staub, Späne, Kühlschmierstoff, Farbnebel und Schweißspritzer greifen Dichtungen, Kabelführungen und Getriebe an. Der daraus entstehende Verschleiß vergrößert Spiel und Nachgiebigkeit, sodass die Abweichung über Monate wächst.
Nach ISO 9283 mit definierten Testposen im Arbeitsraum, einer festgelegten Zahl an Wiederholungen und einheitlichen Kenngrößen. Erfasst wird die Messung mit einem externen System wie einem Lasertracker oder einem optischen Trackingsystem.
Robotergenauigkeit verbessern: die Reihenfolge, die sich lohnt
Wer die Robotergenauigkeit verbessern will, arbeitet die Kette von hinten nach vorne ab: zuerst Vorrichtung und Werkstückbezug prüfen, dann das Werkzeug einmessen, dann den mechanischen Zustand von Getrieben und Lagern klären, dann bei Betriebstemperatur messen, und erst am Schluss die Kinematik kalibrieren. Diese Reihenfolge kostet nichts und verhindert die teuerste Variante, nämlich eine Vermessung, die einen Verschleißzustand festschreibt. Weil jede erreichte Genauigkeit anschließend nur so lange hält wie die Mechanik darunter, gehört der Schutz des Roboters in dieselbe Rechnung wie die Messung selbst.
