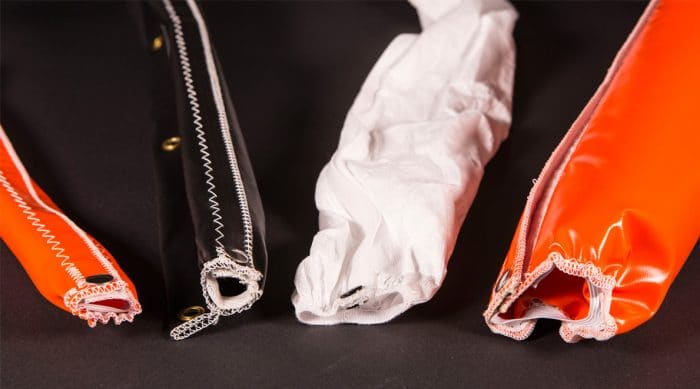

En résumé. Une gaine de protection est un fourreau en textile ou en plastique qui enveloppe un câble, un flexible ou un faisceau. Elle l’abrite du frottement, des projections, de la chaleur et du pliage répété. Sur un robot, le choix dépend de la contrainte dominante de la cellule, pas du diamètre ni du prix au mètre. Une gaine de bâtiment, de type ICTA ou annelée, convient à un câble fixe. Elle tient mal sur un poignet qui tourne à chaque cycle. RCC, fabricant français installé à Toul depuis 1998, conçoit des gaines sur mesure dont les protections équipent des robots en Europe, en Israël et au Brésil.
Gaine de protection pour robot : pourquoi le catalogue électrique ne suffit pas
Tapez « gaine de protection » dans un moteur de recherche et vous obtenez surtout des gaines électriques pour les installations du bâtiment. La gaine ICTA, la gaine annelée, la gaine spiralée et la gaine préfilée se vendent en bobine de 50 mètres, par diamètre en millimètre (16 mm, 25 mm ou 32 mm). Elles guident des fils dans un mur, une goulotte ou un passage de câbles. Une gaine ondulée de ce type protège des câbles électriques contre les contraintes mécaniques d’un mur ou d’un sol.
Ces produits suivent des règles d’installation fixe : ils doivent répondre aux normes du bâtiment, comme les exigences de la norme NF C 15-100 pour une installation électrique. Or, ls n’ont pas été pensés pour un bras qui plie, tord et frotte plusieurs fois par minute. Cela ne les rend pas mauvais, ils servent à un autre usage.
Dans une cellule robotisée, la question change. En effet, l faut d’abord identifier ce qui agresse le câble ou le flexible, puis choisir la matière et la forme qui y résistent. Le reste de ce guide suit cet ordre. Notre gamme de gaines, soufflets et protections sur mesure en est la destination logique une fois le besoin posé.
Les quatre contraintes d’une cellule robotisée
Une cellule cumule souvent plusieurs agressions. Une seule domine pourtant, et c’est elle qui oriente le choix. Voici les quatre que nous rencontrons le plus. Chacune appelle une protection contre les effets précis du process.
Le frottement et l’abrasion
Le câble ou le flexible touche un support, une arête ou le bras lui-même. Concrètement, chaque cycle, le même point s’use. La gaine extérieure devient brillante, puis pelucheuse, puis fine. Une fois l’armature visible, la ligne peut lâcher à tout moment.
Contre l’abrasion, la gaine prend l’usure à la place du câble. Elle doit donc être renforcée à l’endroit exact du contact.
Les projections
Étincelles et gouttes de soudure, copeaux, liquide de coupe, produits de lavage, brouillard de peinture : chaque process projette quelque chose. Selon le cas, il faut une gaine étanche, une gaine qui supporte les particules chaudes, ou une surface qui se nettoie vite.
La chaleur
En fonderie, en soudage ou près d’un four, la chaleur rayonnée ramollit les gaines plastiques courantes. Dans ce cas, e choix se porte alors sur une base en fibre de verre, enduite pour tenir aux projections. Pour ces environnements, voir nos pages fonderie et forge et soudage et ferrage.
Le mouvement, la torsion et le pliage répété
C’est la contrainte la plus sous-estimée. Au poignet, le faisceau plie et se tord sur chaque axe. Une gaine rigide, ou trop courte, tire sur ses fixations et use le câble qu’elle devait défendre. Plus l’axe bouge, plus la gaine doit être souple et dimensionnée sur la course complète. Notre article sur le mouvement du robot industriel détaille ces cinématiques.
Quelle matière pour quelle contrainte
Partez de la contrainte, jamais du catalogue : chaque type de gaine a son domaine. Le tableau relie chaque famille de matière à ce qu’elle encaisse et à ce qu’elle supporte mal.
| Matière | Résiste bien à | À surveiller | Emploi type en cellule |
|---|---|---|---|
| Fibre de verre enduite silicone | Projections de soudure, chaleur rayonnée, flamme | Plus raide, enduit qui peut marquer aux plis serrés | Faisceaux de robots de soudage et de fonderie |
| Textile enduit polyuréthane | Abrasion, huile, liquide de coupe | Pas conçu pour les particules incandescentes | Usinage, assemblage, chargement de machines |
| Textile enduit PVC | Eau, lavage, nettoyage facile | Solvants et chaleur | Agroalimentaire, zones lavées |
| Tressé nylon ou polyester | Frottement léger, souplesse, faible poids | Aucune étanchéité à lui seul | Cellules propres, poignets très mobiles |
| Aramide | Coupure, perforation | Coût, tenue chimique limitée | Découpe, ébavurage, arêtes vives |
| Gaine spiralée ou annelée en plastique | Écrasement, passage de fils | Raideur, usure par friction, mauvaise tenue à la torsion | Trajets fixes, socle, armoire |
Une gaine de robot est rarement mono-couche. Nous associons souvent une face extérieure adaptée au process et une doublure douce qui ne ronge pas le câble. Les détails de chaque tissu sont dans notre guide des matériaux de protection pour robot.
Le mouvement décide de la forme de la gaine
Deux gaines de même matière se comportent très différemment selon leur construction. Quatre formes couvrent presque tous les cas.

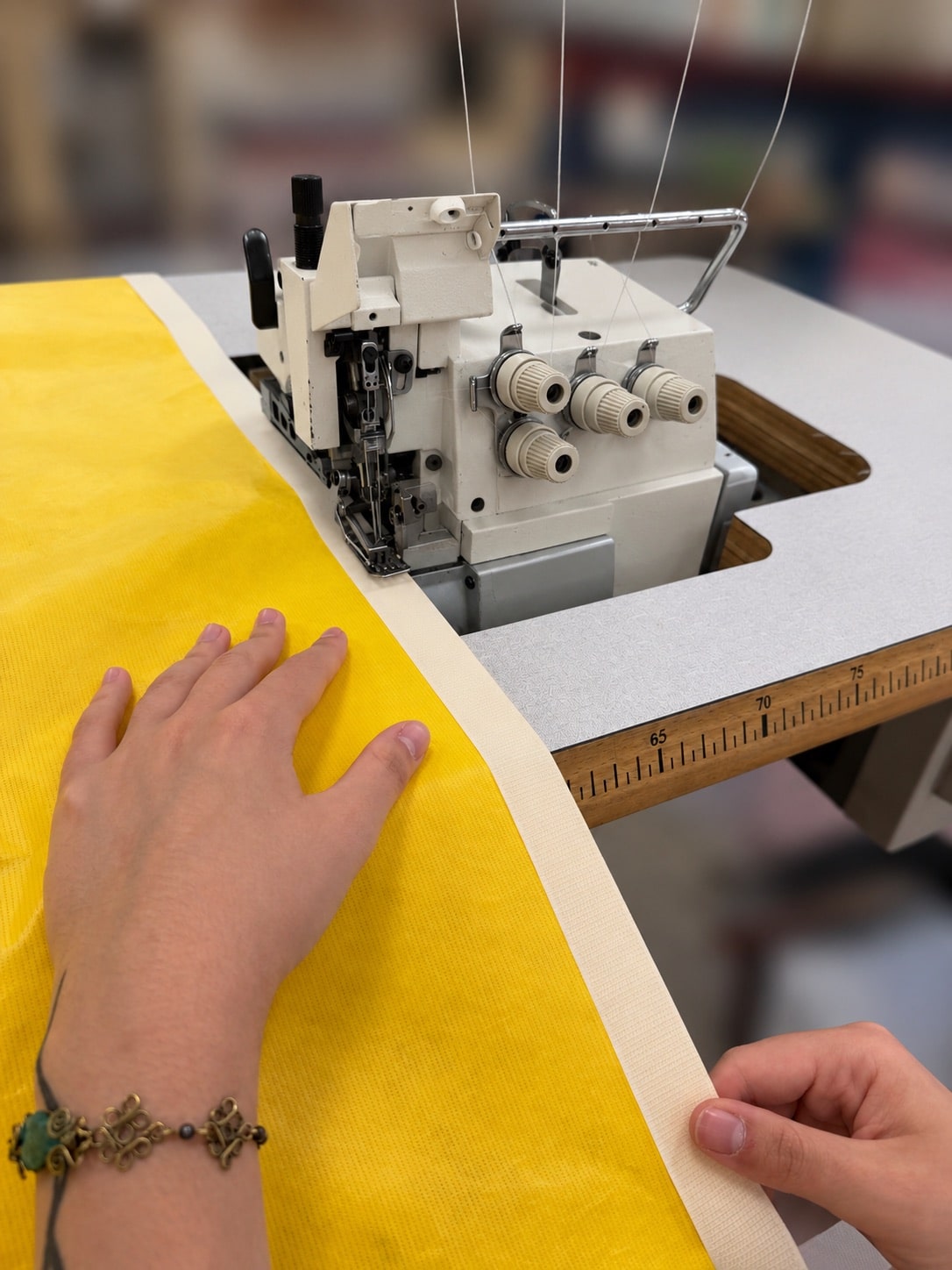

La gaine fermée cousue n’a aucune ouverture. Elle est soignée et sûre, mais il faut l’enfiler par une extrémité libre. Elle convient aux montages neufs. La gaine fendue se ferme par bande auto-agrippante ou par fermeture à glissière. La maintenance l’ouvre et la remet sans débrancher la ligne, ce qui réduit l’arrêt à quelques minutes.
La gaine tressée suit bien le pliage et la torsion d’un câble mobile, avec ses limites en cas de projection. Nous détaillons quand elle tient et quand elle s’use dans notre article sur la gaine tressée sur câble de robot. Enfin, la gaine spiralée est facile à poser, mais réservée aux tronçons qui bougent peu.
Gaine pour câble, fil électrique ou tuyau : le vocabulaire à connaître
Les fiches produit mélangent plusieurs termes. Une gaine de câble ou une gaine pour câble offre une protection mécanique à un conducteur : elle le défend du frottement et du choc. La gaine de protection de câble, ou gaine de protection pour câbles, assure aussi le passage du câble le long du bras. La protection des câbles et la protection de câble désignent la même fonction, avec des produits très différents selon l’usage. Un tuyau de protection est un fourreau rigide ou semi-rigide, alors que les gaines de protection flexibles suivent le mouvement.
Quand plusieurs câbles et plusieurs fils partent ensemble, la gaine doit les loger sans les serrer. Elle doit aussi rester facile à installer sur site, avec une bonne résistance à l’écrasement et à l’usage extérieur si le robot travaille près d’une porte ou d’un quai. Au raccordement, la gaine s’arrête avant le connecteur ou le raccord, avec une manchette qui évite l’entrée de poussière.
Câble, flexible hydraulique ou tuyau : ce qui change
Le câble et le flexible n’ont pas les mêmes priorités. Un câble électrique ou de signal vit de sa tenue au pliage : la gaine doit le suivre sans le raidir. Un faisceau serré dans un fourreau trop étroit se comporte comme une tige et casse plus vite.
Les flexibles hydrauliques, eux, craignent l’usure externe et la chaleur. Il faut aussi pouvoir contrôler leurs raccords sans tout démonter. Nous traiterons ce cas à part, ainsi que celui des tuyaux d’air, de graisse et de refroidissement qui suivent le bras. Les fluides et les pressions n’y sont pas les mêmes.
La sécurité entre aussi en jeu. Au Royaume-Uni, le HSE rappelle que des injections de fluide sous la peau ont été signalées sur des flexibles à plus de 100 bar (1 450 psi), et il évoque des cas anecdotiques dès 7 bar. Le détail figure dans le bulletin de sécurité du HSE sur les blessures par injection hydraulique. Il vise l’hydraulique en général, pas la robotique. Il montre néanmoins pourquoi un flexible usé près des opérateurs mérite d’être surveillé avant la fuite.
Une gaine peut aussi masquer une fuite. Attention, ne gaine humide cache parfois un flexible qui faiblit. Prévoyez donc un accès rapide aux raccords.
Dimensionner la gaine : diamètre, longueur et raccords
Le mauvais dimensionnement ruine la meilleure matière. Mesurez le diamètre au point le plus épais, qui est souvent un raccord ou un collier, pas la partie lisse entre les deux. Relevez ensuite la longueur le long du vrai trajet, aux deux extrémités de la course, jamais en ligne droite.
Un faisceau qui tient au repos peut échouer en mouvement : quand le poignet tourne, il se raccourcit et tire sur les fixations. Le bureau d’études tient compte de la course complète de l’axe et place les points de fixation là où le faisceau ne glisse pas sur le bras. Une manchette élastique ou réglable termine la gaine au droit du collier.
Gaine standard ou gaine sur mesure RCC : comparaison
| Critère | Gaine standard de catalogue | Gaine sur mesure RCC |
|---|---|---|
| Frottement | Même tissu sur toute la longueur | Zones renforcées là où le faisceau touche supports et arêtes |
| Projections | Tissu choisi pour l’ensemble du parcours | Face plus épaisse côté process |
| Chaleur | Matière unique, souvent plastique | Base en fibre de verre ou textile enduit adapté à la cellule |
| Mouvement | Conçue pour un câble fixe ou lent | Patron dessiné sur le trajet et la course du robot |
| Raccords et accès | Découpe et remise en place à la main | Fermeture fendue, pose sans débrancher la ligne |
| Cas typique | Tronçon fixe, dépannage, pièce de rechange | Robot qui travaille en continu en milieu exigeant |
Aucune colonne n’est à bannir. En somme, ne gaine de catalogue répond bien à un banc d’essai ou à un dépannage. La gaine sur mesure se justifie sur le robot qui tourne à chaque poste, là où un arrêt coûte cher. Notre guide pour choisir une housse de protection robot applique le même raisonnement aux housses.
Cellule de soudage : de la gaine à la gaine ignifugée
Le soudage est l’environnement le plus dur pour un faisceau. Gouttes de soudure, étincelles et laitier atterrissent sur la gaine plusieurs fois par minute. Une gaine plastique nue n’y survit pas. C’est pourquoi, l faut une face en fibre de verre et une fermeture placée à l’écart de la torche, qui reçoit la plus forte charge. Voir aussi notre page sur la protection de robot de soudage.
Contrôler et remplacer la gaine
Une gaine est une pièce d’usure. Regardez à chaque visite de maintenance la face extérieure usée, la fermeture qui ne tient plus, la raideur ou le gonflement après contact avec de l’huile, et les fixations qui ont glissé. Remplacez la gaine quand la face est percée ou que la fermeture ne reste plus close, sans attendre que le câble dessous soit touché. Notre page sur l’entretien de la housse de protection détaille la routine.
À quoi cela ressemble dans une cellule
Prenons une ligne d’usinage où le liquide de coupe ruisselle sur les câbles d’un robot de chargement. Une gaine de catalogue retient le liquide contre la gaine du câble. Une gaine en textile enduit, avec un bord inférieur qui s’égoutte, évacue le liquide. Résultat, e câble reste au sec et le remplacement devient rare.
Prenons une autre cellule, de soudage cette fois. Les équipes y remplaçaient régulièrement le même flexible, brûlé du côté de la torche. Une gaine en fibre de verre, avec une fermeture déportée côté bras, protège l’endroit exposé. Ces scénarios sont génériques et non les résultats d’un client précis. Le gain dépend de chaque cellule.
Ce qu’il faut nous envoyer pour chiffrer une gaine
Un dossier court suffit. Indiquez la marque et le modèle du robot : Fanuc, ABB, KUKA, Yaskawa ou Stäubli, la méthode reste la même. Ajoutez le nombre de câbles et de flexibles, leur type, le plus gros diamètre et la longueur aux deux extrémités de la course. Joignez quelques photos, un mètre dans le cadre, et listez les projections et les fluides de la cellule.
Si vous avez une gaine usée, envoyez-la. La manière dont elle s’est abîmée nous apprend plus qu’une fiche technique. Notre service d’installation et de réparation prend ensuite la pose en charge.
Des câbles ou des flexibles qui s’usent dans votre cellule ?
Envoyez-nous une photo du faisceau et le modèle du robot. Notre bureau d’études vous propose une gaine adaptée à votre cellule.
Voir nos gaines et protections →FAQ
Les bases
C’est un fourreau en textile ou en plastique qui enveloppe un câble, un flexible ou un faisceau. Il encaisse le frottement, les projections, la chaleur et le pliage à la place du câble. Sur un robot, il doit aussi suivre le mouvement des axes.
Les gaines ICTA et annelées sont des gaines d’installation électrique, vendues en bobine pour des trajets fixes. Elles tiennent mal à la torsion répétée d’un poignet de robot. Pour un câble mobile, une gaine textile cousue sur mesure convient mieux.
Non. La gaine ralentit l’usure et la prend en premier, mais elle s’use aussi. Le contrôle et le remplacement restent indispensables.
Choisir la matière
Une base en fibre de verre, enduite pour résister aux projections et à la chaleur rayonnée. Une gaine plastique ordinaire fond ou se perce rapidement dans ce type de cellule.
Avec un textile enduit, polyuréthane par exemple, dont le bord inférieur s’égoutte. Une gaine à fibres ouvertes retiendrait le liquide contre le câble. Vérifiez la compatibilité avec chaque fluide de la cellule.
Oui. Une gaine humide ou tachée peut révéler un flexible qui faiblit en dessous. Choisissez une fermeture qui s’ouvre vite pour contrôler les raccords.
Dimensionner et commander
Mesurez le plus gros diamètre, souvent au niveau d’un raccord ou d’un collier, puis la longueur le long du vrai trajet aux deux extrémités de la course. Notez la position des raccords et ajoutez des photos avec un mètre dans le cadre.
Parfois, sur un tronçon fixe, un dépannage ou un banc d’essai. Sur un robot qui travaille en continu, le faisceau bouge à chaque cycle : une gaine dessinée sur le trajet dure plus longtemps.
Le modèle du robot, le type et le nombre de câbles ou de flexibles, le plus gros diamètre, la longueur de course, les projections de la cellule et quelques photos. Une gaine usée est le meilleur échantillon.
En résumé : choisir sa gaine selon la cellule
Une protection adaptée tient son rôle quand la matière répond à la contrainte, la forme suit le mouvement et le diamètre épouse le vrai faisceau. Sur un tronçon fixe, un produit de catalogue suffit. Sur un robot qui travaille en continu, une gaine dessinée sur le trajet dure plus longtemps. Elle coûte aussi moins cher à l’usage.
Pour les câbles mobiles, lisez notre article sur la gaine tressée. Notre glossaire technique définit les termes employés ici, et la page protections par secteur présente toute la gamme. Pour l’ensemble du robot, voyez le guide de la housse de protection robot.
